Máy cắt chân không loại trạm biến áp ngoài trời ZW7 33kv 40,5kv

Thiết bị chống sét cách điện bằng sứ 220kV của Lugao là thiết bị bảo vệ quá áp thích hợp sử dụng trong các trạm biến áp lớn và đường dây truyền tải UHV. Lugao sử dụng công nghệ thiêu kết sứ tiên tiến nhất và dây chuyền sản xuất chuyên dụng, có khả năng sản xuất hàng trăm chiếc mỗi tháng. Các sản phẩm này tuân thủ đầy đủ các tiêu chuẩn GB và IEC. Mỗi thiết bị chống sét đều trải qua quá trình thử nghiệm toàn diện tại nhà máy và loại để đảm bảo chất lượng sản phẩm đáng tin cậy.

Người mẫu:7

Gửi yêu cầu

Mô tả Sản phẩm

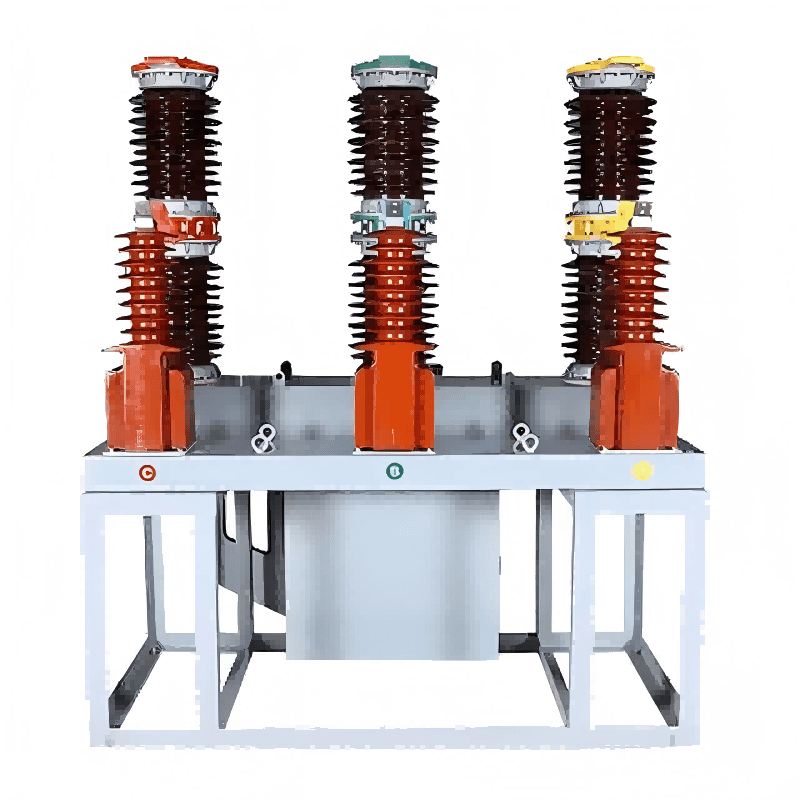

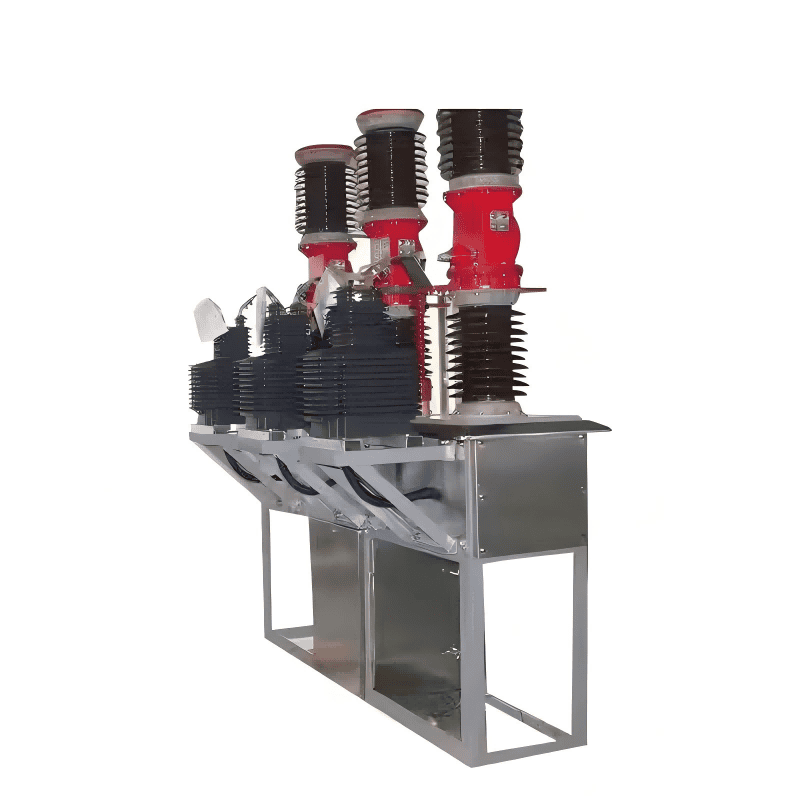

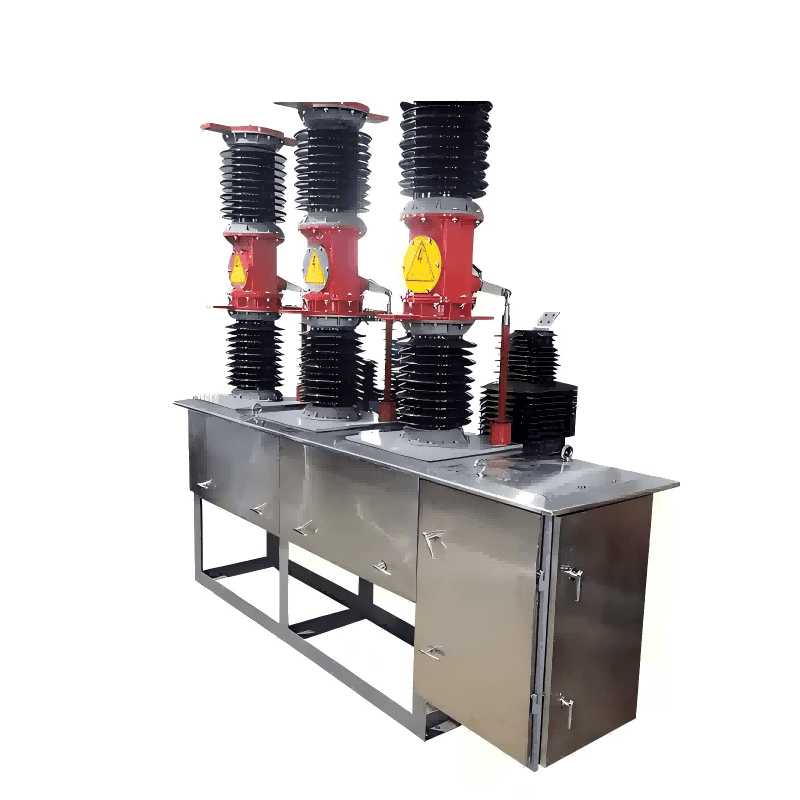

Máy cắt chân không cao áp gắn trên cột ngoài trời ZW7 của Lugao chủ yếu được sử dụng để bảo vệ và điều khiển đường dây tại các lối ra trạm biến áp, phân phối điện trong các doanh nghiệp công nghiệp và khai thác mỏ cũng như trong lưới điện đô thị và nông thôn. Sản phẩm này sử dụng nguyên lý dập tắt hồ quang chân không kết hợp với chất cách nhiệt bằng khí SF6, kết hợp hiệu suất ngắt cao của công tắc chân không với khả năng thích ứng ngoài trời tuyệt vời của chất cách nhiệt bằng khí. Nó phù hợp cho việc lắp đặt cột ngoài trời, hoạt động thường xuyên và các vị trí ở độ cao.

Bộ ngắt mạch dòng ZW7 sử dụng bộ ngắt chân không hiệu suất cao với dòng điện định mức từ 1250A đến 2500A. Chúng không cần bảo trì, có tuổi thọ điện cao và cung cấp dòng điện cắt thấp. Cơ cấu vận hành lò xo cho phép vận hành cả bằng điện và bằng tay, hỗ trợ điều khiển từ xa và tích hợp hệ thống tự động hóa. Vỏ bằng thép không gỉ đạt được xếp hạng IP65, chịu được môi trường ngoài trời đa dạng một cách hiệu quả. Thiết kế nhỏ gọn và nhẹ của nó cho phép lắp đặt trực tiếp trên các cột điện hoặc nền tảng ngoài trời. Cầu dao của Lugao đã trải qua quy trình kiểm soát chất lượng toàn diện, bao gồm một bộ đầy đủ các thử nghiệm điển hình để thử nghiệm điện áp chịu được tần số nguồn và thử nghiệm đột biến sét. Họ cũng đã nhận được nhiều chứng nhận quốc tế, chẳng hạn như CE và ISO. Lugao tự hào có dây chuyền sản xuất tự động và bộ thiết bị thử nghiệm toàn diện, đảm bảo cả khối lượng sản xuất cao và chất lượng cao. Mỗi bộ ngắt mạch đều trải qua hơn 200 chu kỳ vận hành cơ học và kiểm tra hiệu suất trước khi xuất xưởng. Lugao cung cấp các dịch vụ tùy chỉnh, thiết kế các thông số kỹ thuật tùy chỉnh để đáp ứng nhu cầu của khách hàng. Chúng tôi duy trì đủ các mẫu tiêu chuẩn trong kho và cung cấp hướng dẫn lắp đặt, vận hành thử và hỗ trợ bảo trì trọn đời.

Máy cắt chân không điện áp cao ZW7 Thông số kỹ thuật

nó	Đơn vị	tham số
Thông số điện áp, dòng điện
Điện áp định mức	KV	40.5
Điện áp chịu được tần số công nghiệp trong thời gian ngắn định mức (1 phút)	KV	95
Điện áp chịu xung sét định mức (đỉnh)	KV	185
Đánh giá hiện tại	A	1250,1600,2000
Dòng điện ngắn mạch định mức	KV	25,31,5
Trình tự vận hành định mức		0-0,3s-C0-180s-C0
Thời gian ngắt dòng điện ngắn mạch định mức	lần	12
Dòng điện đóng ngắn mạch định mức (cực đại)	các	63.80
Dòng điện chịu được đỉnh định mức	các	63.80
Dòng điện chịu được thời gian ngắn định mức	các	25,31,5
Thời lượng dòng điện ngắn mạch định mức	S	4
Vận tốc mở trung bình	bệnh đa xơ cứng	1,5 ± 0,2
Tốc độ đóng trung bình	bệnh đa xơ cứng	0,7 ± 0,2
Thời gian đóng liên hệ bị trả lại	bệnh đa xơ cứng	＜5
Lỗi đồng bộ hóa đóng (mở) ba pha	bệnh đa xơ cứng	＜2
Giờ đóng cửa	bệnh đa xơ cứng	<150
Giờ mở cửa	bệnh đa xơ cứng	<60
Tuổi thọ cơ khí	lần	10000
Điện áp hoạt động định mức và điện áp định mức của mạch phụ	V	DC220.AC220
Điện trở DC vòng tròn từng pha (không kể máy biến áp)	μQ	<100
Tiếp xúc động, tĩnh cho phép mặc độ dày	MM	3
Cân nặng	KG	800

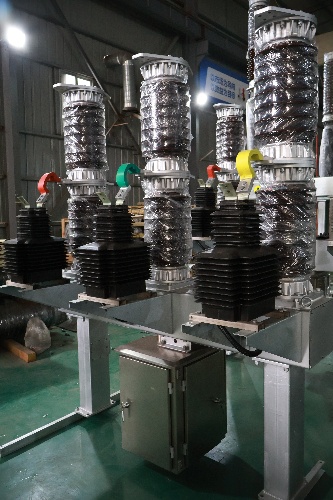

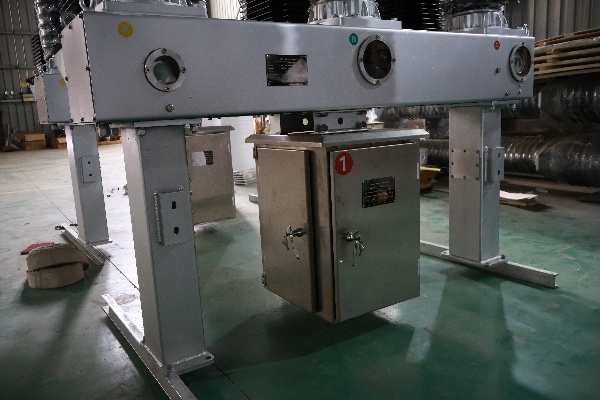

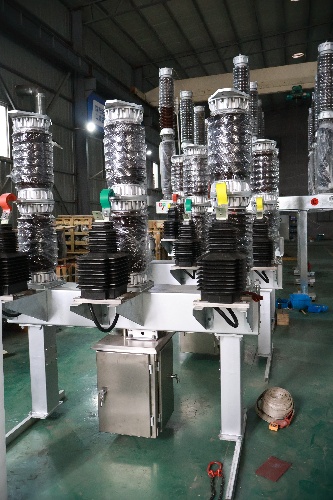

Chi tiết sản phẩm

Bao bì
