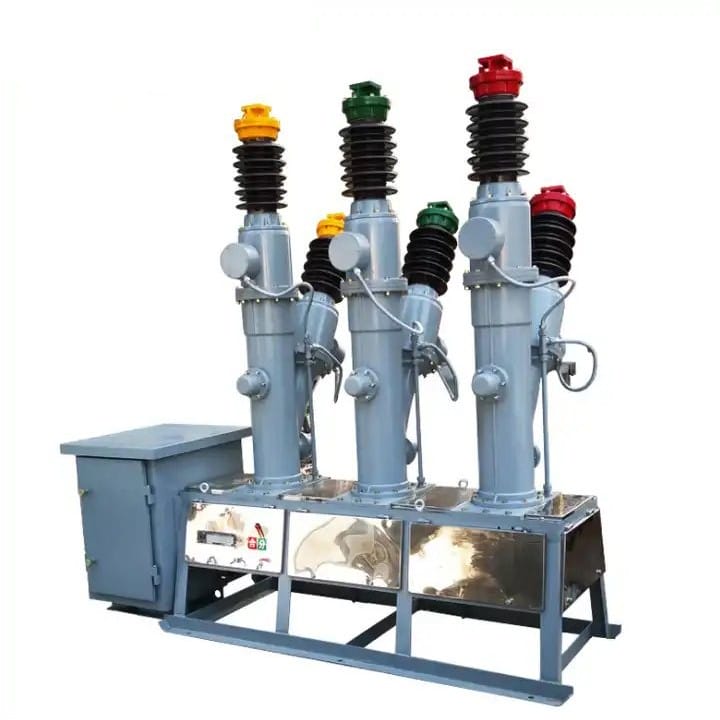

Máy cắt khí SF6 ngoài trời điện áp cao 40,5KV

LiuGao là nhà sản xuất Bộ ngắt mạch khí SF6 ngoài trời điện áp cao 40,5KV chuyên dụng, Bộ ngắt mạch khí SF6 có cấu trúc khép kín hoàn toàn và cuộn dây thứ cấp được bịt kín trong thân đúc nhựa epoxy để đảm bảo hiệu suất cách điện. Bộ ngắt mạch LW8-40.5Y SF6 tự hào có cơ chế mạnh mẽ với tuổi thọ vượt quá 3000 lần vận hành, đảm bảo độ tin cậy lâu dài. Hiệu suất bịt kín của nó đáng tin cậy, sử dụng các miếng đệm cao su bịt kín nhập khẩu. Phốt động kết hợp với vòng đệm kiểu "V" với cấu trúc bù áp suất lò xo và bảng đầu cuối thứ cấp do doanh nghiệp hợp tác cung cấp, đảm bảo tỷ lệ rò rỉ không khí hàng năm dưới 1%. Ngoài ra, máy biến dòng tích hợp sử dụng cấu trúc khép kín hoàn toàn, với cuộn dây thứ cấp bịt kín trong đúc nhựa epoxy để đảm bảo hiệu suất cách nhiệt tối ưu.

Gửi yêu cầu

Mô tả Sản phẩm

Liugao là nhà cung cấp Bộ ngắt mạch khí SF6 ngoài trời điện áp cao 40,5KV. Bộ ngắt mạch HV SF6 ngoài trời LW8-40.5 được thiết kế cho các ứng dụng điện cao áp ngoài trời AC 50Hz ba pha trong hệ thống truyền tải và phân phối 35kV. Nó phục vụ mục đích điều khiển và bảo vệ, đồng thời cũng có thể được sử dụng để đóng và mở các cầu dao tiếp điểm và bộ tụ điện, với tùy chọn bao gồm một máy biến dòng cho các chức năng đo lường và bảo vệ. Bộ ngắt mạch được trang bị cơ cấu vận hành lò xo loại CT14 và tuân thủ cả tiêu chuẩn quốc gia GB1984-89, có tiêu đề "Bộ ngắt mạch điện áp cao AC" và các tiêu chuẩn của Ủy ban Kỹ thuật Điện Quốc tế IEC56, được quy định trong ấn phẩm "Cao- cầu dao điện áp xoay chiều."

Môi trường hoạt động của máy cắt khí SF6 ngoài trời điện áp cao 40,5KV

1. Độ cao: không quá 2500; mét; cao nguyên 4000 mét;

2. Nhiệt độ môi trường: -30°C-+40°C (yêu cầu đặc biệt -40°C-+40°C);

3. Độ ẩm tương đối: trung bình ngày không quá 95%, trung bình tháng không quá 90% (25°C);

4. Tốc độ gió: không quá 35m/s; mức độ ô nhiễm là I; khoảng cách đường rò của ống bọc sứ là 1050mm (1320mm) (khoảng cách đường rò danh nghĩa không nhỏ hơn 25 mm/kV);

5. Nắng: 0,1w/cm;

Thông số kỹ thuật của máy cắt khí SF6 ngoài trời điện áp cao 40,5KV

Không có mô tả		Các thông số kỹ thuật
1	Điện áp định mức, kV	72.5			126	145	252
3	Tần số định mức, Hz	50/60
4	Dòng điện định mức, A	1600~4000					3150~4000
	1 phút Tần số nguồn chịu được điện áp	140		230		265	460
	Điện áp chịu xung sét	325		550		650	1050
5	Định mức ngắt mạch ngắn mạch	25~40					40~63
	hiện tại, kA
7	Định mức ngắt mạch ngắn mạch	63~ 100					100~ 157,5
	hiện tại (cực đại), kA
8	Đánh giá thời gian ngắn, s	3	3			3	3
	Dòng điện ngắt lệch pha định mức	10	10			10	10
	Sạc cáp (đường dây) định mức	10	31.5			50	125
	cắt dòng điện
	Áp suất khí định mức, Mpa	0,4 0,5				0.5	0.6
	Trình tự thao tác	O-0,3s-CO- 180s-CO
	Tỷ lệ rò rỉ khí SF6 (/năm)	1%
14	Đầu tiên của một số gen	1.5		1.55		1.5	1.3
	Điện trở vòng lặp chính, μΩ	40		45		45	50
	Điện áp nóng	AC220
	Mạch điều khiển và điện áp mạch tín hiệu	DC220, DC230
	Điện áp động cơ	DC220, DC230
