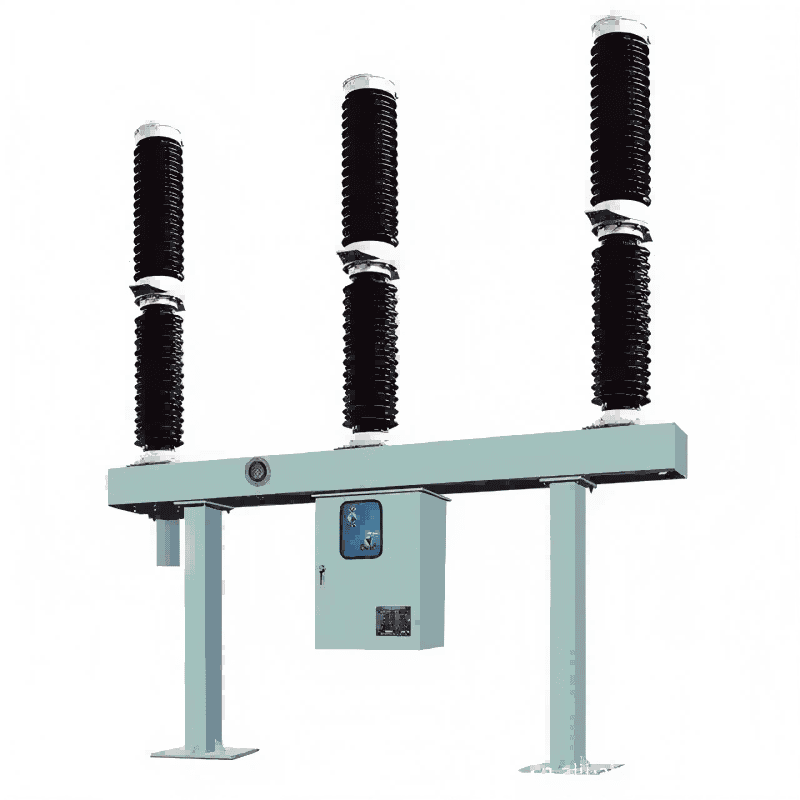

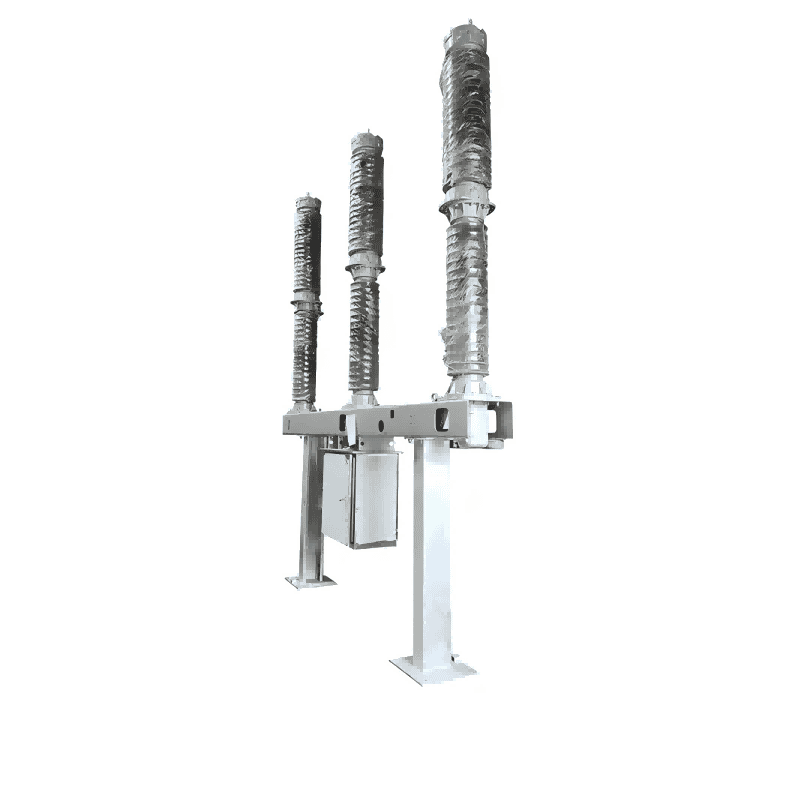

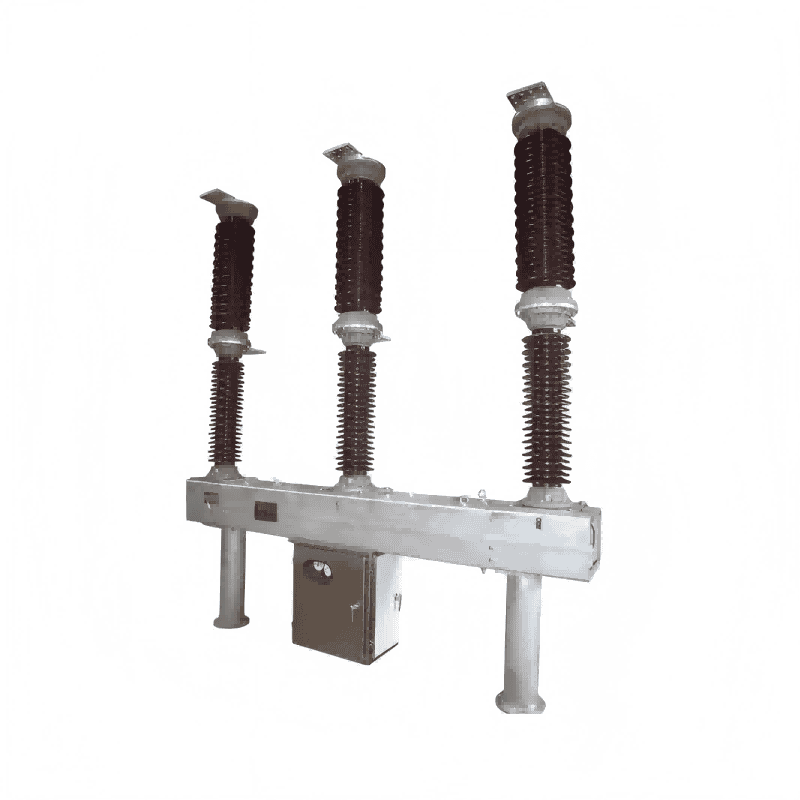

Điện áp cao ba cực 220kV 330kV SF6 Circuit Gas Break

Lugao Power Co., Ltd. có một hội thảo chuyên dụng dành riêng để sản xuất các bộ ngắt mạch khí SF6 điện áp cao. Công nghệ thiết kế của nó là hàng đầu trong ngành. Bộ ngắt mạch SF6 của LW Series sử dụng một vòng cung áp suất đơn và công nghệ dập tắt hồ quang tự cung cấp năng lượng, sử dụng khí hexafluoride lưu huỳnh như một môi trường cách nhiệt và phát xạ cung. Một vòng cung cách riêng biệt tạo ra luồng không khí trong quá trình mở, làm mát vòng cung và làm gián đoạn dòng điện.

Gửi yêu cầu

Mô tả Sản phẩm

Giới thiệu sản phẩm

Các bộ ngắt mạch SF6 tự cung cấp năng lượng LW là các thiết bị truyền động điện áp cao ngoài trời ba cực/đơn/đơn cực ngoài trời được sử dụng để mở hoặc tắt dòng điện, dòng lỗi hoặc dòng chuyển đổi, bảo vệ, điều khiển và vận hành các hệ thống truyền tải và phân phối. Họ có thể thực hiện mở, tắt và các hoạt động tái tạo tự động nhanh chóng. Điện áp định mức dao động từ 45kV đến 330kV và hệ thống lõi bao gồm một ống lót sứ hỗ trợ, thiết bị dập tắt hồ quang, cơ chế vận hành thủy lực/lò xo và bộ điều khiển mật độ thông minh. Vòng cung độc lập dập tắt buồng tạo ra luồng không khí nén trong quá trình mở để làm mát một cách hiệu quả cung và làm gián đoạn dòng điện. Một thiết kế lưu thông khí đầy đủ đảm bảo hoạt động đáng tin cậy trong các môi trường khác nhau. Chúng có cấu trúc đơn giản, bảo trì dễ dàng và nhanh chóng, mức tiêu thụ năng lượng thấp, yêu cầu năng lượng hoạt động thấp, độ tin cậy cao, cài đặt dễ dàng và tiếng ồn thấp.

Đặc điểm kỹ thuật

Kiểu	Bushing ngoài trời, sứ
Tính thường xuyên	50Hz/60Hz
Hệ thống hoạt động điện áp	132kv
Điện áp định mức	145kV/220kV/330kV
Trình tự hoạt động	O-0.3S-Co-3min-Co
Không có cuộn dây đi	2
Không đóng cuộn dây	1
Không có AUX.Contacts:	10no, 10nc
Làm nguội môi trường	SF6
Số lần nghỉ mỗi giai đoạn	1
Thời gian được thực hiện bởi động cơ để sạc mẫu lò xo được thải ra hoàn toàn vào vị trí sạc đầy	<30sc
Loại cơ chế vận hành	Sạc mùa xuân
Tần số công suất định mức chịu được điện áp (ở độ cao dưới 1000m)	325kv
Xếp hạng Lightning Impulse chịu được điện áp (ở độ cao dưới 1000m)	750kv
Cơ chế hoạt động	Cực đơn, ba cực
Khoảng cách tuổi	31mm/kV
Xếp hạng gián đoạn dòng điện	31,5KA/3 giây
Xếp hạng dòng điện bình thường	3150A
Xếp hạng ngắn mạch điện	Đỉnh 80KA
