Điện áp trung bình SF6 Vòng điện kín cách điện hoàn toàn Thiết bị chính Thiết bị đóng cắt nhỏ gọn

Thiết bị đóng cắt nhỏ gọn dạng vòng điện kín cách điện hoàn toàn SF6 trung thế này là sản phẩm chủ lực của Lugao. Với thiết kế kín hoàn toàn, không cần bảo trì, nó có thể cung cấp phân phối điện cho các lưới điện 12kV, 24kV và 36kV trên toàn thế giới. Thiết bị chính dạng vòng này cũng tuân thủ các chứng nhận quốc tế như CE, ISO và IEC. Là nhà cung cấp thiết bị đóng cắt điện chuyên nghiệp, thiết bị đóng cắt cách điện SF6 của Lugao cách ly hoàn toàn tất cả các thành phần điện áp cao với môi trường bên ngoài. Cấu trúc bọc kim loại của nó đảm bảo vận hành an toàn trong những điều kiện đòi hỏi khắt khe nhất, từ các trạm biến áp ngầm đến các cơ sở ven biển.

Thông số kỹ thuật chính

Sơ đồ sơ đồ điển hình:

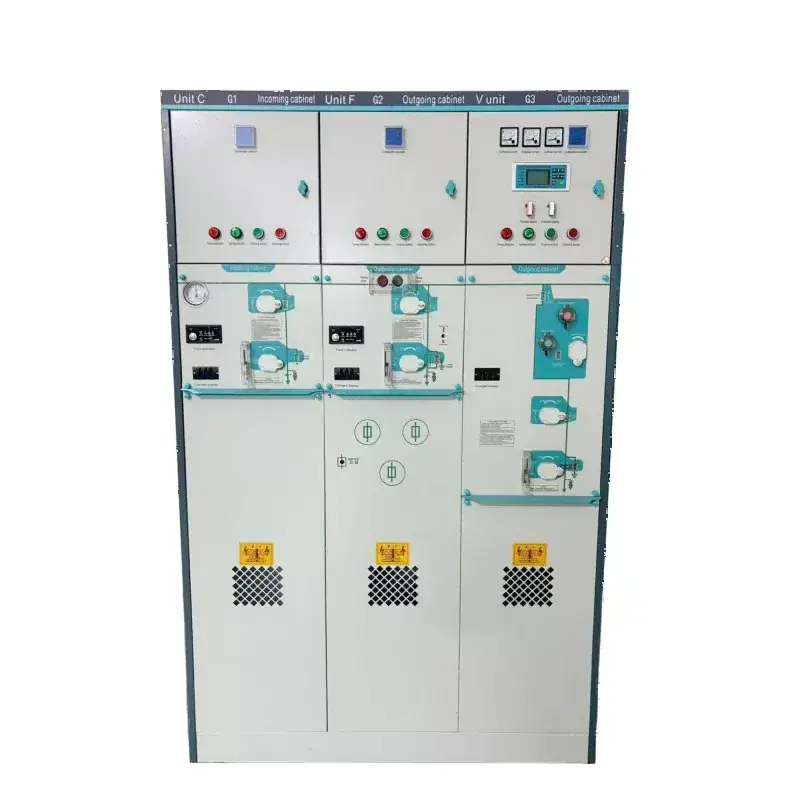

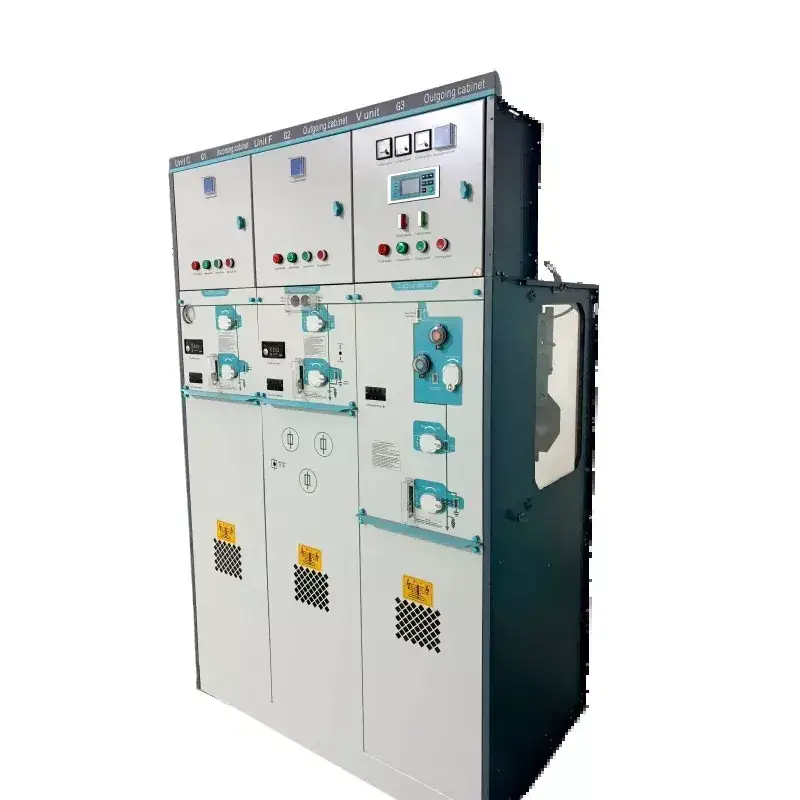

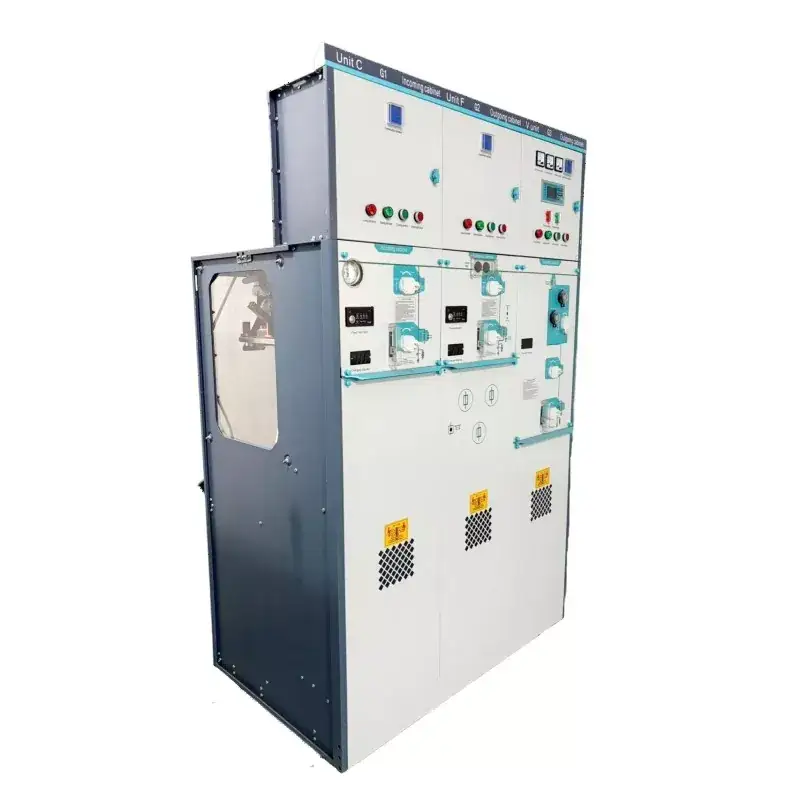

Chi tiết sản phẩm:

Điều gì làm cho thiết bị chính dạng vòng này trở nên độc đáo?

1. Thiết kế cách nhiệt hoàn toàn thực sự

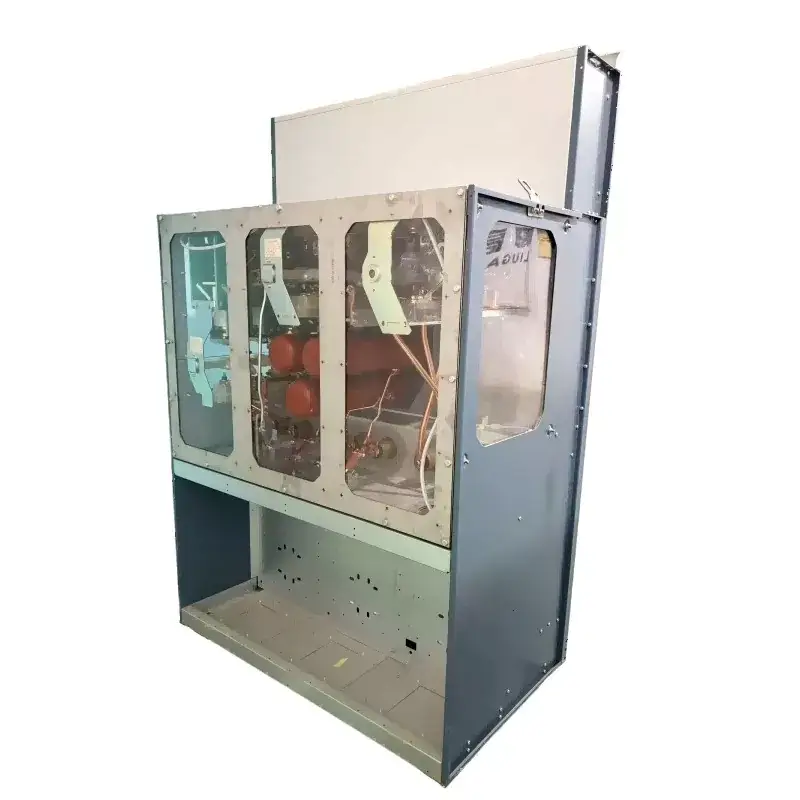

Không giống như thiết bị đóng cắt cách điện bằng không khí truyền thống, Thiết bị đóng cắt nhỏ gọn vòng điện cách điện hoàn toàn SF6 trung thế của Lugao được sản xuất bằng công nghệ hàn laze trong một thùng thép không gỉ được hàn kín hoàn toàn. Tất cả các bộ phận mang điện – bao gồm công tắc tải, cầu dao chân không, công tắc nối đất và thanh cái chính – đều được bịt kín hoàn toàn bằng khí SF6. Thiết bị đóng cắt cách điện bằng khí này tự hào có chỉ số bảo vệ cao, hoàn toàn chịu được các môi trường khắc nghiệt như độ ẩm và ngưng tụ, bụi và các chất ô nhiễm trong không khí.

2. Thiết kế nhỏ gọn, kích thước nhỏ và tinh tế: Thiết bị đóng cắt nhỏ gọn này giúp giảm đáng kể không gian sàn. Thiết kế mô-đun của nó cho phép có nhiều tùy chọn cấu hình khác nhau trong khi vẫn duy trì kích thước nhỏ, khiến nó phù hợp với mạng lưới phân phối điện ngầm, trạm biến áp nhỏ gọn và các cơ sở công nghiệp có không gian hạn chế.

3. Vận hành không cần bảo trì: Thiết bị đóng cắt kín hoàn toàn này giúp loại bỏ nhu cầu bảo trì định kỳ các bộ phận điện áp cao. Do đó, thiết bị đóng cắt cách điện SF6 này không cần bổ sung khí trong suốt vòng đời thiết kế 30 năm của nó.

Cấu hình có sẵn

Thiết bị đóng cắt nhỏ gọn vòng điện kín cách điện hoàn toàn SF6 này chứa nhiều mô-đun chức năng để giải quyết các yêu cầu ứng dụng đa dạng, cho phép cấu hình linh hoạt dựa trên nhu cầu cụ thể của khách hàng:

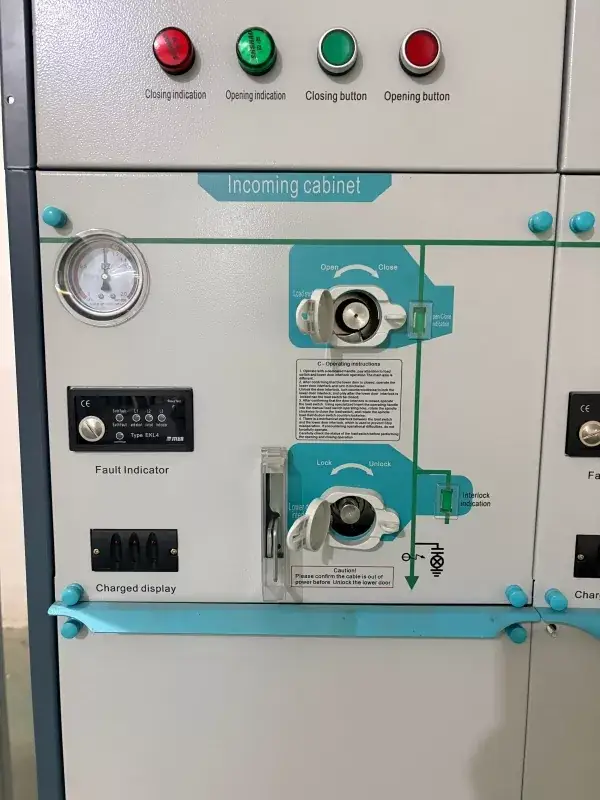

1. Mô-đun C – Bộ chuyển mạch tải

   Có công tắc tải ba vị trí (make-break-earth)

   Được thiết kế để bảo vệ máy biến áp và hoạt động chuyển mạch cáp

   Vị trí ngắt được hiển thị thông qua cửa sổ quan sát tích hợp

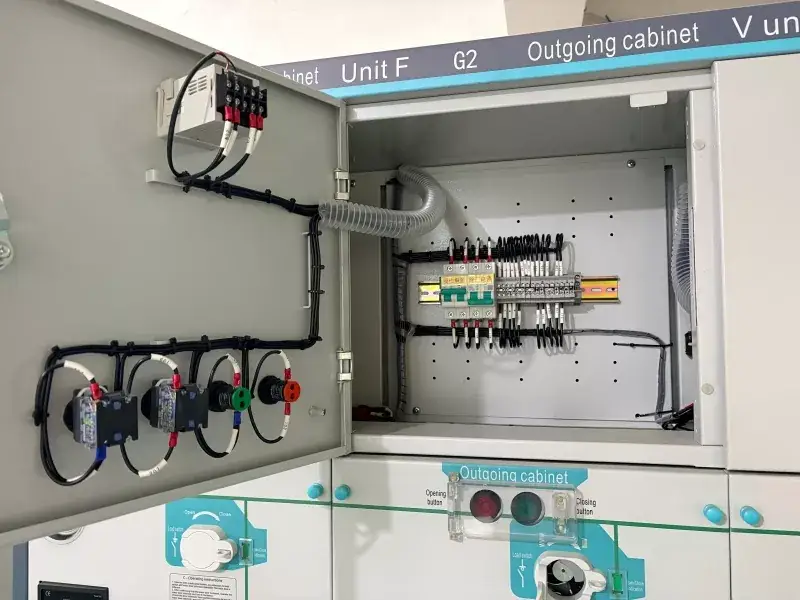

2. Mô-đun F – Bộ kết hợp cầu chì LBS

   Tích hợp công tắc tải với bảo vệ dựa trên cầu chì

   Cung cấp chức năng ngắt ba pha thông qua cơ chế chốt kích hoạt

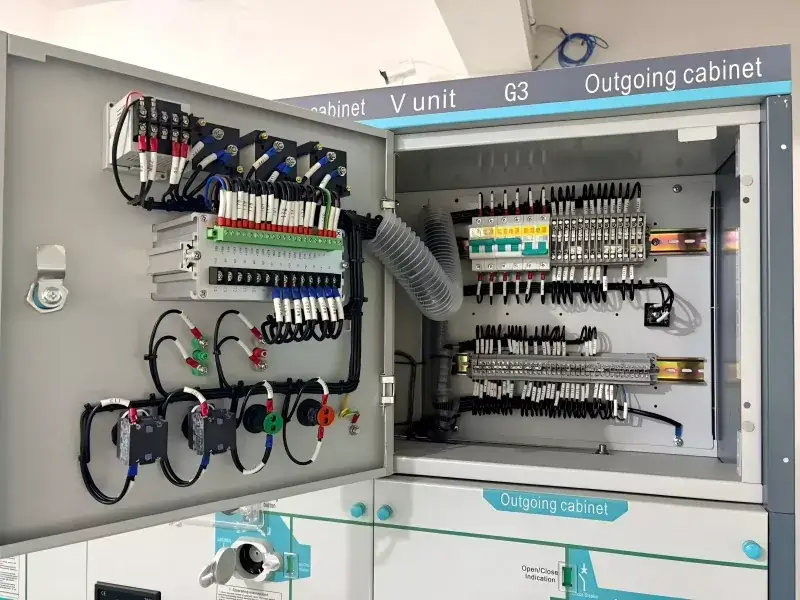

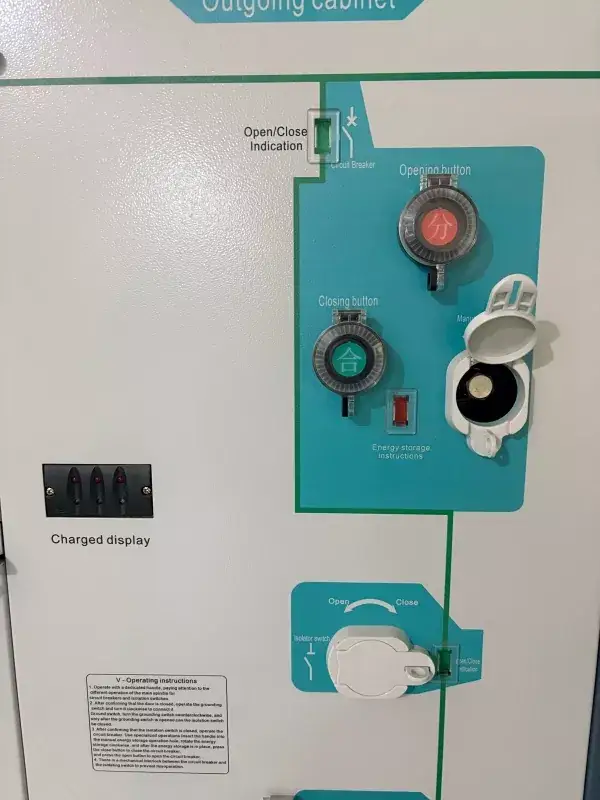

3. Mô-đun V – Bộ ngắt mạch chân không

   Sử dụng bộ ngắt mạch chân không để bảo vệ cáp và máy biến áp

   Thích hợp cho các ứng dụng yêu cầu hoạt động chuyển đổi thường xuyên

   Hỗ trợ rơle bảo vệ tích hợp tùy chọn

4. Mô-đun D – Kết nối cáp trực tiếp

   Cung cấp kết nối cáp đơn giản mà không cần bất kỳ thiết bị chuyển mạch nào

   Dành cho các ứng dụng bộ cấp nguồn không chuyển mạch hoặc bộ nâng thanh cái

5. Mô-đun M – Đơn vị đo sáng

   Được trang bị máy biến điện áp và dòng điện cho mục đích đo lường

Bao gồm các thiết bị đầu cuối thử nghiệm và giao diện để gắn thiết bị đo

Câu hỏi thường gặp (FAQ)

Câu hỏi 1: Thiết bị chính dạng vòng là gì?

Trả lời 1: Thiết bị đóng cắt nhỏ gọn cách điện hoàn toàn SF6 trung thế này là thiết bị đóng cắt cách điện bằng khí nhỏ gọn thích hợp cho phân phối điện 12kV, 24kV và 36kV. Thiết bị chính dạng vòng sử dụng bình thép không gỉ kín hoàn toàn chứa khí SF6, khí này cách điện tất cả các bộ phận điện áp cao, bao gồm công tắc tải và cầu dao chân không.

Câu hỏi 2: Thiết bị chính dạng vòng này có những cấu hình nào?

Trả lời 2: Thiết bị đóng cắt nhỏ gọn này có cấu hình mô-đun:

Mô-đun C: Bộ chuyển mạch tải để chuyển đổi cáp và máy biến áp

Mô-đun F: Tổ hợp cầu chì tải để bảo vệ máy biến áp

Mô-đun V: Bộ ngắt mạch chân không để vận hành thường xuyên

Mô-đun D: Kết nối cáp trực tiếp cho các bộ cấp nguồn không chuyển mạch

Mô-đun M: Bộ đo lường có máy biến điện áp và dòng điện

Câu hỏi 3: Thiết bị chính dạng vòng này có thể được mở rộng trong tương lai không?

Trả lời 3: Có, Các mô-đun thiết bị chính vòng bổ sung có thể được kết nối bằng đầu nối thanh cái cách điện bằng khí.

Câu hỏi 4: Bao gồm những tính năng an toàn nào?

Trả lời 4:Khóa liên động cơ khí,Phân loại hồ quang bên trong,Giải phóng áp suất,Công tắc nối đất.

Câu hỏi 5: Thời gian giao hàng là bao lâu?

Trả lời 5:Cấu hình tiêu chuẩn có sẵn; mô hình tùy chỉnh mất khoảng 20 ngày. Đối với nhu cầu khẩn cấp, vui lòng tham khảo ý kiến
