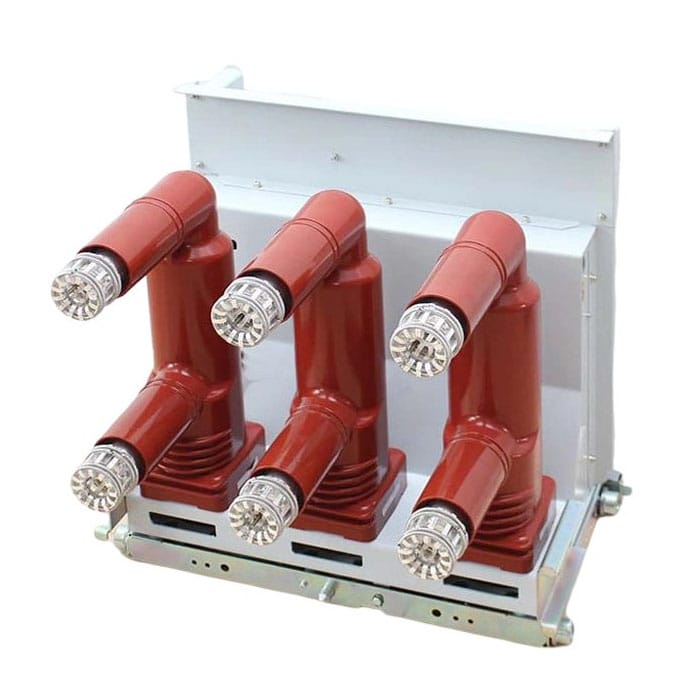

Bộ ngắt mạch chân không HV trong nhà 630A

Lugao tự hào là một nhà sản xuất bộ ngắt mạch chân không trong nhà chuyên dụng, cung cấp bộ ngắt mạch chân không HV trong nhà 630A với các cột nhúng. Được thiết kế có chủ đích để sử dụng trong các hệ thống phân phối năng lượng trong nhà AC 50Hz AC 50 pha, các bộ ngắt mạch này được đánh giá đặc biệt cho điện áp 24 kV. Chức năng chính của họ là bảo vệ và kiểm soát thiết bị điện trong các môi trường khác nhau, bao gồm các doanh nghiệp công nghiệp và khai thác, nhà máy điện và trạm biến áp. Bộ ngắt mạch VS1-24 đóng vai trò then chốt trong việc đảm bảo sự an toàn và độ tin cậy của các hệ thống điện bằng cách gián đoạn kịp thời mạch trong trường hợp lỗi hoặc điều kiện bất thường. Chọn Lugao cho các giải pháp tiên tiến, xác định lại các tiêu chuẩn trong các bộ ngắt mạch chân không trong nhà.

Gửi yêu cầu

Mô tả Sản phẩm

Lugao là nhà cung cấp bộ ngắt mạch chân không HV trong nhà 630A. VS1-24 loạt bộ ngắt mạch chân không trong nhà với các cực được nhúng sử dụng thiết kế cực nhúng cho mạch dẫn điện chính. Thiết kế sáng tạo này giúp tăng cường đáng kể độ cách nhiệt, độ tin cậy cơ học và hiệu suất phá vỡ, dẫn đến hoạt động không cần bảo trì và tuổi thọ cơ và điện mở rộng. Bộ ngắt mạch chân không tuân thủ cả tiêu chuẩn quốc gia và IEC, đạt được xếp hạng hiệu suất của M-E2-C2.

Được thiết kế để tương thích với thiết bị đóng cắt như KYN28-24 (GZS1), sản phẩm này phù hợp để cài đặt cố định. Bộ ngắt mạch chân không hoạt động dựa trên nguyên tắc, khi các tiếp điểm chuyển động và tĩnh mở qua cơ chế vận hành, một vòng cung được hình thành giữa chúng. Sự bay hơi ở nhiệt độ cao của các bề mặt tiếp xúc tạo ra từ trường, đẩy vòng cung nhanh chóng dọc theo hướng tiếp tuyến của bề mặt tiếp xúc. Hơi kim loại được ngưng tụ trên một xi lanh kim loại (khiên) và vòng cung tự nhiên dập tắt khi nó đi qua 0, cho phép sức mạnh của môi trường nhanh chóng phục hồi.

Ngoài hiệu suất đáng tin cậy của nó, loạt VS1-24 là lý tưởng cho các ứng dụng trong nhà trong ngành công nghiệp, doanh nghiệp khai thác, nhà máy điện và trạm biến áp. Thiết kế cực nhúng đảm bảo độ tin cậy cách nhiệt được cải thiện và khả năng phá vỡ hiệu quả. Bộ ngắt mạch chân không trong nhà này, được nhúng trong thiết bị đóng cắt, cung cấp một giải pháp mạnh mẽ để bảo vệ và điều khiển thiết bị điện trong các môi trường điện áp cao khác nhau.

630A môi trường hoạt động của bộ ngắt mạch chân không HV trong nhà

1. Nhiệt độ không khí xung quanh: Giới hạn trên +40 độ, giới hạn thấp hơn -40 độ;

2. Độ cao: ≤2000m (nếu độ cao tăng, mức cách nhiệt định mức sẽ được tăng tương ứng);

3. Áp suất gió: Không quá 700Pa (tương đương với tốc độ gió là 34m/s);

4. Cường độ động đất: Không quá 8 độ;

5. Mức độ ô nhiễm: ⅳ cấp độ;

6. Chênh lệch nhiệt độ tối đa hàng ngày: Không quá 25 độ;

7. Độ ẩm tương đối: Trung bình hàng ngày không quá 95%và mức trung bình hàng tháng không quá 90%;

8. Những nơi không bị viêm, nguy cơ nổ, ăn mòn hóa học và rung động nghiêm trọng.

Đặc điểm kỹ thuật của bộ ngắt mạch chân không HV trong nhà

Con số	Tham số		Đơn vị	Giá trị
1	Điện áp định mức		KV	24
2	Mức cách nhiệt định mức	Xếp hạng tần số điện trong thời gian ngắn chịu được điện áp (1 phút)	KV	65、79
		(Interphase, mặt đất tương đối, gãy xương)
		Xương sét đánh giá điện áp chịu được điện áp	KV	125、145
		(Giai đoạn, pha, cổng)
3	Tần số định mức		Hz	50
4	Xếp hạng hiện tại		A	630、1250、1600 、
				2000、2500、3150
5	Xếp hạng ngắn mạch ngắn mạch		các	20 、 25 、 31.5
6	Xếp hạng 4s thời gian ngắn chịu được dòng điện			20 、 25 、 31.5
7	Dòng điện làm ngắn mạch được xếp hạng			50 、 63 80
8	Đỉnh định mức chịu được dòng điện			50 、 63 80
9	Trình tự hoạt động danh nghĩa			O-0.3S-Co-180s-Co
10	Xếp hạng ngắn mạch phá vỡ thời gian phá vỡ hiện tại		thời gian	20
11	Dòng điện sạc cáp được xếp hạng		A	31.5
12	Xếp hạng Ngân hàng Tụ đơn bị phá vỡ hiện tại		A	630
13	Xếp hạng ngân hàng tụ điện back-to-back hiện tại		A	400
14	Cuộc sống cơ học		thời gian	10000
15	Các tiếp điểm chuyển động và tĩnh cho phép độ dày tích lũy		mm	3
