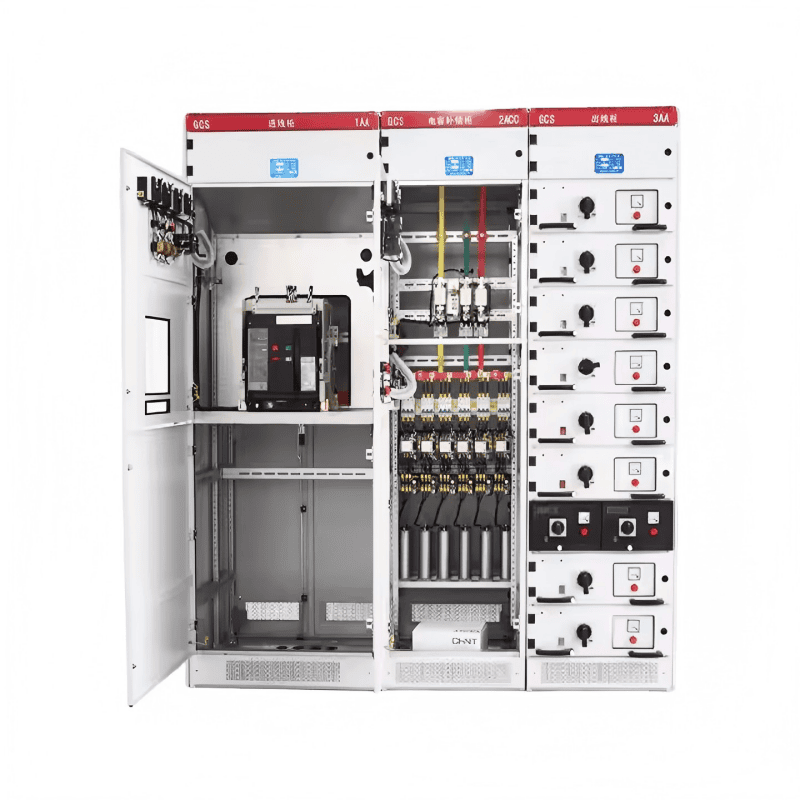

Kế hoạch sử dụng tủ chuyển mạch rút điện áp thấp GCS là gì?

Kế hoạch sử dụng tủ chuyển mạch rút điện áp thấp GCS là gì?

Sơ đồ mạch chính

  Sơ đồ mạch chính của tủ GCS có 32 nhóm và 118 thông số kỹ thuật, không bao gồm các sơ đồ và thông số kỹ thuật xuất phát từ những thay đổi trong việc điều khiển và bảo vệ các mạch phụ. Nó bao gồm nhu cầu phát điện, cung cấp điện và những người sử dụng điện khác, có dòng điện làm việc định mức 5000A, phù hợp để lựa chọn máy biến áp phân phối từ 2500kVA trở xuống. Tủ bù tụ điện được thiết kế đáp ứng nhu cầu cung cấp và sử dụng điện nhằm nâng cao hệ số công suất, còn tủ bù tụ điện được thiết kế đáp ứng nhu cầu đầu tư toàn diện.

Sơ đồ mạch phụ trợ

  Có 120 sơ đồ mạch phụ trợ trong tập bản đồ mạch phụ GCS. Sơ đồ mạch phụ của bộ phận vận hành DC chủ yếu được sử dụng cho hệ thống (trạm) điện áp thấp của các trạm biến áp nhà máy điện. Nó phù hợp với hệ thống nhà máy điện áp thấp từ 200MW trở xuống và 300MW trở lên, chế độ điều khiển chung của đường dây cấp điện đang hoạt động (dự phòng), bộ cấp nguồn và bộ cấp động cơ.

  Sơ đồ phụ trợ của bộ phận vận hành AC chủ yếu được sử dụng cho hệ thống điện áp thấp của các trạm biến áp trong các nhà máy, hầm mỏ, doanh nghiệp và các tòa nhà cao tầng. Có 6 sự kết hợp phù hợp để điều khiển hoạt động của nguồn điện kép. Không có hoạt động tự động khóa liên động điện ở chế độ chờ, tự phục hồi và các mạch điều khiển khác, có thể được sử dụng trực tiếp trong thiết kế kỹ thuật.

  Nguồn điện điều khiển DC là DC 220V hoặc 110V và nguồn điện điều khiển AC là AC 380V hoặc 220V. Nó là một tủ hoàn chỉnh bao gồm các ngăn kéo. Nguồn điện điều khiển 220V được lấy từ nguồn điện điều khiển công cộng được cung cấp bởi máy biến áp điều khiển chuyên dụng trong tủ này. Nguồn điện điều khiển công cộng sử dụng máy biến áp điều khiển không nối đất và nguồn điện 24V được dành riêng để sử dụng khi cần đèn tín hiệu dòng điện yếu.

  Vị trí lắp đặt của đồng hồ đo watt-giờ, phương pháp đưa tín hiệu điện áp và các yêu cầu lắp đặt và sử dụng khác được trình bày chi tiết trong "Hướng dẫn chuẩn bị" của sơ đồ mạch phụ.

Thanh cái chính

Để cải thiện độ ổn định nhiệt động của thanh cái và cải thiện độ tăng nhiệt độ của bề mặt tiếp xúc, tất cả các thiết bị đều sử dụng thanh cái bằng đồng cứng dòng TMY-T2. Các thanh cái bằng đồng được mạ thiếc có chiều dài đầy đủ và cũng có thể sử dụng các thanh cái bằng đồng mạ bạc có chiều dài đầy đủ. Thanh cái ngang và thanh cái dọc lần lượt được lắp đặt tại phòng cách ly thanh cái trong tủ điện. Thanh cái nối đất trung tính sử dụng thanh đồng cứng. Dây nối đất trung tính nằm ngang (PEN) hoặc dây nối đất + dây trung tính (PE+N) được kết nối.

Công tắc chính

Đối với các đường dây cấp nguồn và công tắc cấp nguồn từ 630A trở lên, dòng DW45 chủ yếu được chọn và cũng có thể chọn dòng DW48, dòng AE, dòng 3WE hoặc ME. Nếu cần, cũng có thể chọn dòng M hoặc dòng F đã nhập.

Đối với công tắc cấp nguồn và điều khiển động cơ dưới 630A, Vương An lựa chọn dòng TG và dòng CM1. Dòng NM, dòng CDM, dòng TG30 và các thiết bị chuyển mạch vỏ đúc khác.

Để cải thiện độ ổn định động của mạch chính, kẹp thanh cái kết hợp đặc biệt dòng GCS và giá đỡ cách điện được thiết kế. Chúng được làm bằng vật liệu gối tổng hợp có độ bền cao, chống cháy, có độ bền cách nhiệt cao, hiệu suất tự dập lửa tốt và cấu trúc độc đáo.

Để giảm sự gia tăng nhiệt độ của các vách ngăn, phích cắm và đầu cáp của các khối chức năng, bộ chuyển đổi đặc biệt của tủ GCS được thiết kế. Bộ chuyển đổi có công suất lớn và mức tăng nhiệt độ thấp.

Nếu bộ phận thiết kế lựa chọn các linh kiện điện mới có hiệu suất tốt hơn và công nghệ tiên tiến hơn theo nhu cầu của người dùng thì tủ dòng GCS có tính linh hoạt tốt và sẽ không gây khó khăn trong quá trình sản xuất, lắp đặt do các linh kiện điện được cập nhật.

Lựa chọn linh kiện điện

Tủ GCS chủ yếu sử dụng các linh kiện điện có công nghệ tiên tiến, chỉ số hiệu suất và độ ổn định cao, sử dụng công nghệ nhập khẩu có thể sản xuất hàng loạt tại Trung Quốc.
