Các đặc điểm của thiết bị đóng cắt hoàn chỉnh điện áp thấp loại GGD là gì?

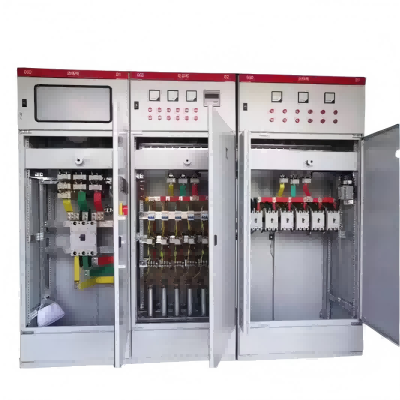

Giới thiệu cấu trúc GGD

Nội các của tủ phân phối điện áp thấp AC loại AC áp dụng loại tủ đa năng, khung được lắp ráp với thép được tạo thành 8MF được hàn cục bộ, và các phần của tủ đa năng được thiết kế theo nguyên tắc mô-đun, và có lỗ hổng của 20 khuôn. Hệ số tổng quát hóa cao cho phép nhà máy nhận ra tiền sản xuất, điều này không chỉ rút ngắn chu kỳ sản xuất mà còn cải thiện hiệu quả làm việc.

Thiết kế của tủ GGD xem xét đầy đủ vấn đề tản nhiệt trong hoạt động của tủ. Có một số lượng khác nhau của các khe phân tán nhiệt ở đầu trên và dưới của tủ. Khi các thành phần điện bên trong tủ nóng lên, nhiệt tăng lên và được thải ra qua các khe ở đầu trên, trong khi không khí lạnh liên tục được thêm vào tủ bởi các khe ở đầu dưới, để tủ kín được định hình thành một ống không khí tự nhiên từ dưới lên để đạt được mục đích.

Nội các GGD phù hợp với các yêu cầu của thiết kế mô hình sản phẩm công nghiệp hiện đại, để sử dụng tỷ lệ vàng của phương pháp thiết kế bên ngoài tủ và sự phân chia của từng phần của các kích thước, để toàn bộ tủ của Hoa Kỳ hiện đang hào phóng, một diện mạo mới.

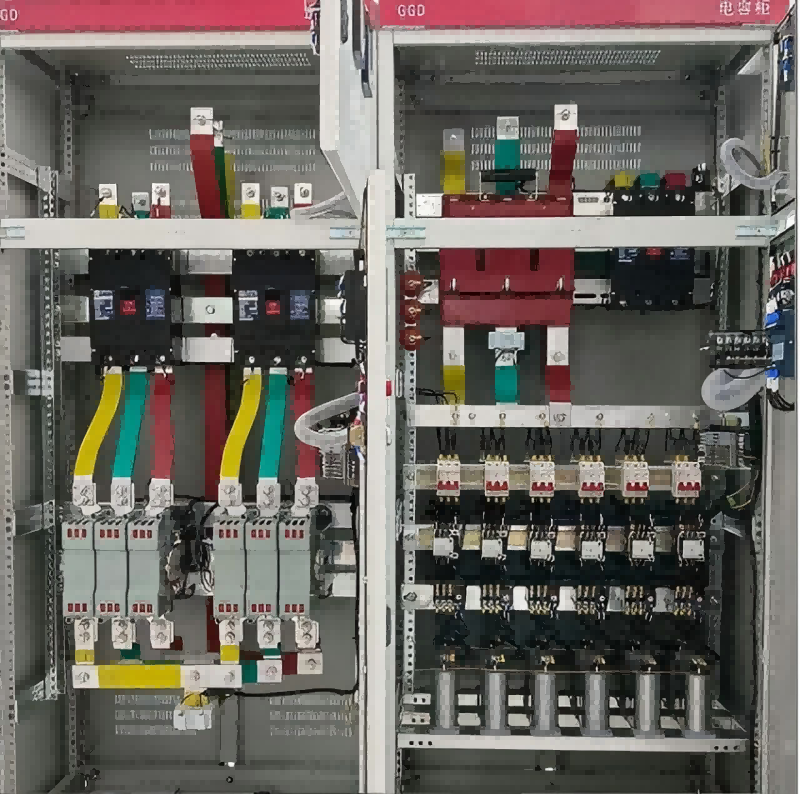

Cửa tủ được kết nối với khung bằng cách xoay vòng có thể di chuyển, rất dễ cài đặt và tháo dỡ, và cạnh gấp của cửa được nhúng với dải cao su kiểu núi, và dải nhúng giữa cửa và khung có thể không ngăn được. Cửa thiết bị với các thành phần điện với dây đồng mềm đa sợi được kết nối với khung, các bộ phận lắp tủ và khung tủ với các ốc vít có quỳ kết nối với tủ tạo thành một mạch bảo vệ nối đất hoàn chỉnh.

Khả năng mở rộng linh hoạt

Mạch chính của tủ GGD được thiết kế với 129 chương trình, tổng cộng 298 thông số kỹ thuật (không bao gồm các chương trình và thông số kỹ thuật xuất phát từ các thay đổi chức năng của mạch phụ và thay đổi điện áp điều khiển).

GGD1 TYPE 49 Đề án 123 Thông số kỹ thuật

GGD2 TYPE 53 Chương trình 107 Thông số kỹ thuật

GGD3 TYPE 27 Chương trình 68 Thông số kỹ thuật

Thiết kế của các mạch phụ được chia thành hai phần, sơ đồ cung cấp năng lượng và sơ đồ nhà máy điện, và có đủ không gian trong tủ GGD để cài đặt các thành phần thứ cấp.

Nội các GGD chủ yếu áp dụng các thành phần điện tiên tiến hơn có thể được sản xuất hàng loạt trong nước, đồng thời, theo nguyên tắc kinh tế và tính hợp lý, nó vẫn giữ lại một phần của các sản phẩm cũ có sẵn theo tiền đề của việc xem xét đầy đủ tính khả thi và không sử dụng các sản phẩm lỗi thời.
