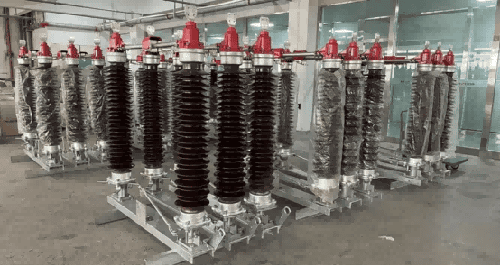

GW4 Series 220kV Công tắc phân lập tải ngoài trời

Các ngắt kết nối 220kV GW4 Series của Lugao là hai cột, ngắt kết nối xoay ngang phù hợp cho môi trường ngoài trời, có cường độ cơ học cao và khả năng chống ăn mòn tuyệt vời. Các ngắt kết nối 220kV này chủ yếu được sử dụng cho sự cô lập bên điện áp cao trong các trạm biến áp. Trong quá trình kiểm tra hoặc bảo trì, bộ ngắt kết nối tạo ra sự phá vỡ không khí, đảm bảo sự phân tách vật lý của thiết bị bị cô lập khỏi hệ thống năng lượng. Chúng cũng có thể được sử dụng với một công tắc nối đất để khóa an toàn.

Người mẫu:GW4

Gửi yêu cầu

Mô tả Sản phẩm

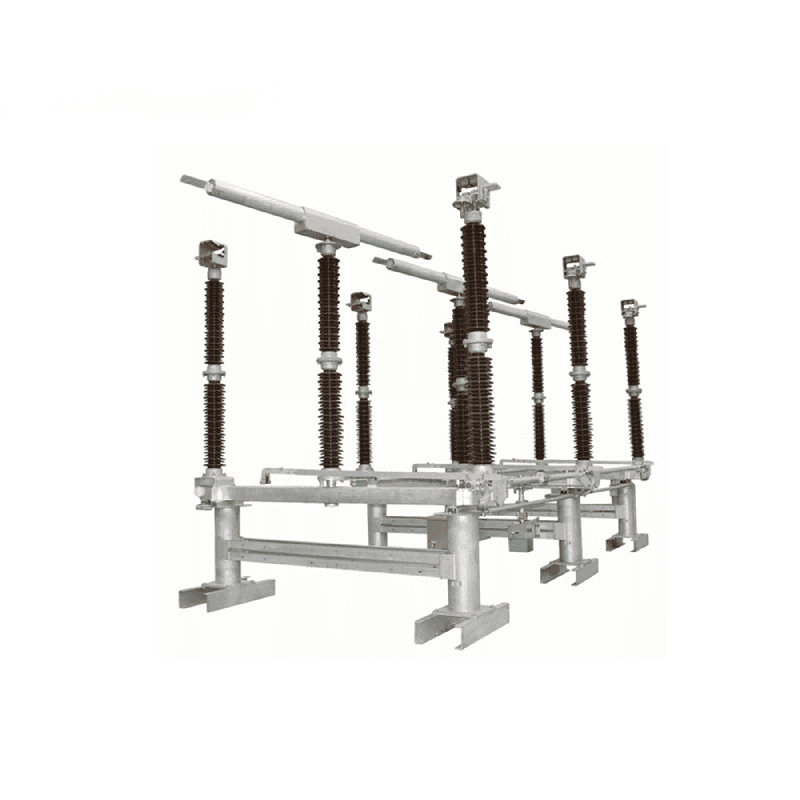

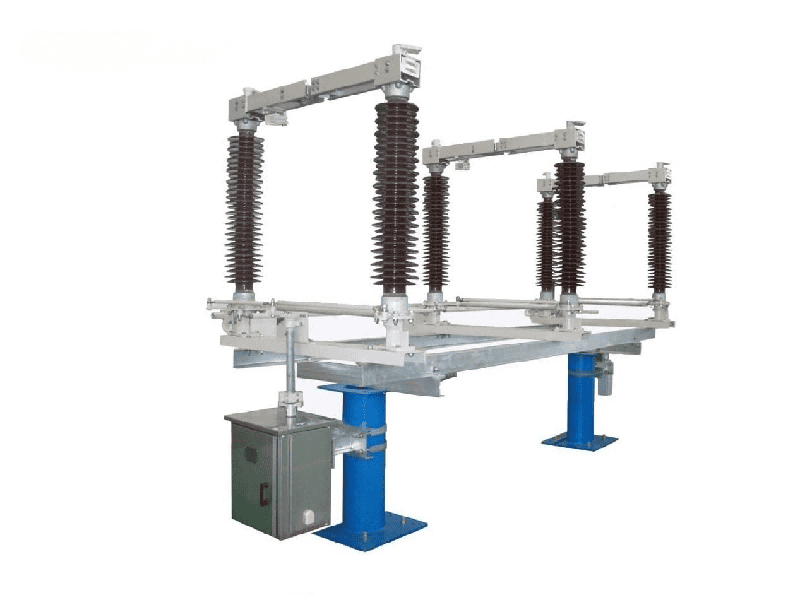

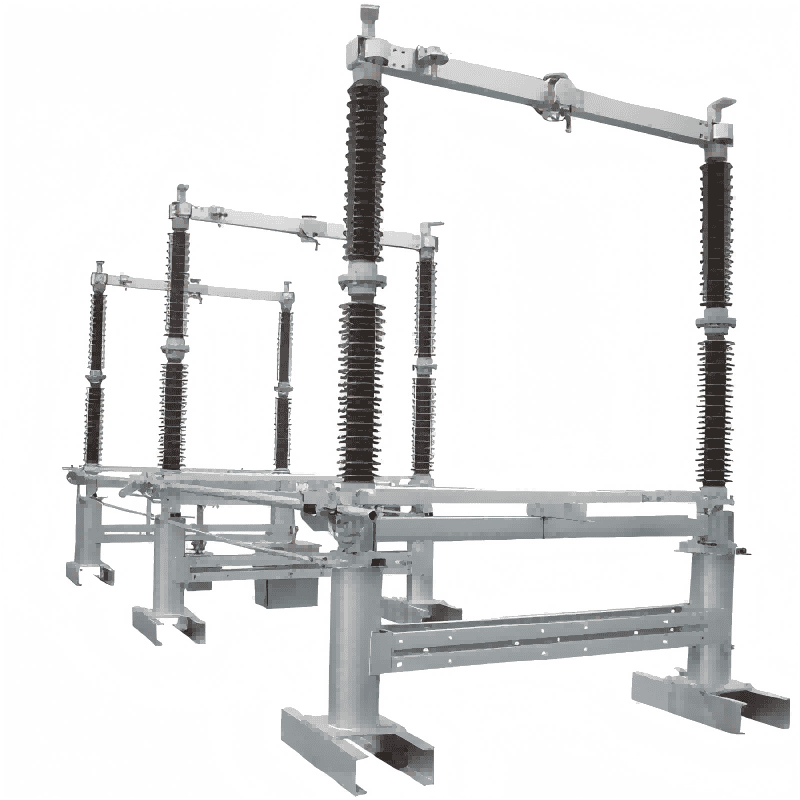

Ngắt kết nối chiều ngang hai cột GW4 của Lugao có hai cột cách điện trên mỗi pha, mỗi cột được phủ một thanh dẫn điện. Một cơ chế vận hành xoay các cột cách điện, điều khiển thanh dẫn điện để mở và đóng bộ ngắt mạch. Thêm các công tắc nối đất vào cả hai bên của căn cứ có thể thương lượng với Lugao. Các tiếp điểm được làm bằng các tấm đồng uốn cong và lắp ráp với thanh dẫn điện để dễ dàng bảo trì và thay thế. Thích hợp cho việc sử dụng ngoài trời, bề mặt thép được mạ kẽm nóng để chống ăn mòn, đảm bảo hoạt động lâu dài ngay cả trong điều kiện thời tiết bất lợi. Thanh dẫn được xây dựng bằng hợp kim nhôm nhẹ, cung cấp một khu vực tản nhiệt lớn và cường độ cao.

Sê -ri GW4 có sẵn trong một loạt các điện áp. Vui lòng liên hệ với Lugao để biết cấu hình phù hợp cho ứng dụng cụ thể của bạn.

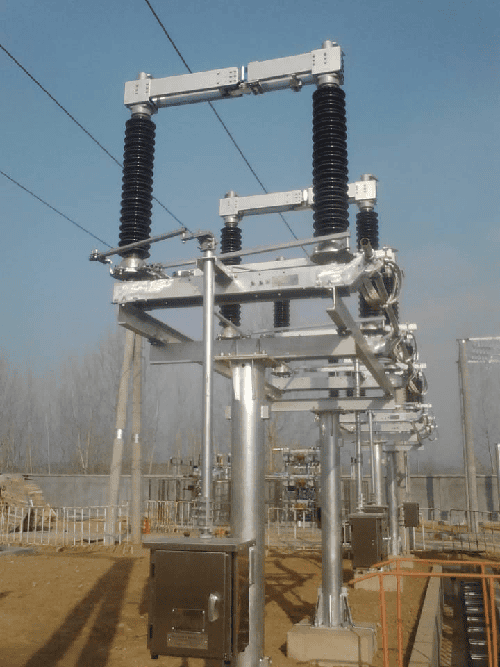

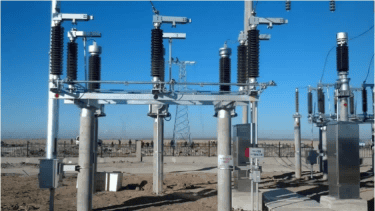

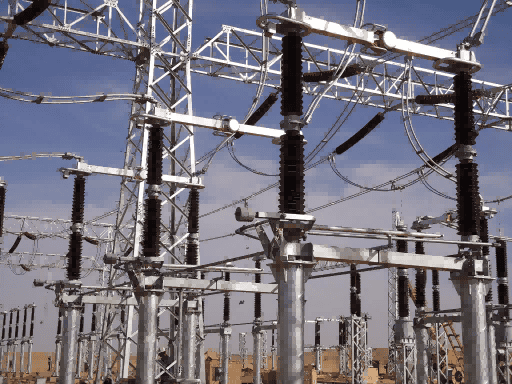

Kịch bản sử dụng

Thông số kỹ thuật

	Đơn vị	GW4-126	GW4-145	GW4-252	GW4-420
Điện áp định mức	KV	126	145	252	420
Tần số định mức	Hz	50	50 \ 60	50 \ 60	50 \ 60
Xếp hạng hiện tại	A	1250 ~ 4000	1250 ~ 4000	1250 ~ 4000	1250 ~ 4000
Xếp hạng thời gian ngắn chịu được hiện tại và thời lượng	Ka/s	31,5/3 ~ 50/3	31,5/3 ~ 50/3	31,5/3 ~ 63/3	31,5/3 ~ 63/3
Đỉnh định mức chịu được dòng điện	Các	80 ~ 125	80 ~ 125	80 ~ 160	80 ~ 160
