GW4 Series 110kV 150kV Công tắc ngắt kết nối điện điện áp cao ngoài trời

Bộ ngắt kết nối dòng GW4 của Lugao dễ vận hành, cài đặt và bảo trì. Chúng được sử dụng để kết nối hoặc ngắt kết nối các mạch điện áp cao dưới tải. Chúng cũng có thể được sử dụng trong các kịch bản như cách ly các đường đến và đi tại các trạm biến áp. Lugao có khả năng sản xuất hàng loạt chúng một cách nhanh chóng để đáp ứng nhu cầu của khách hàng.

Người mẫu:GW4

Gửi yêu cầu

Mô tả Sản phẩm

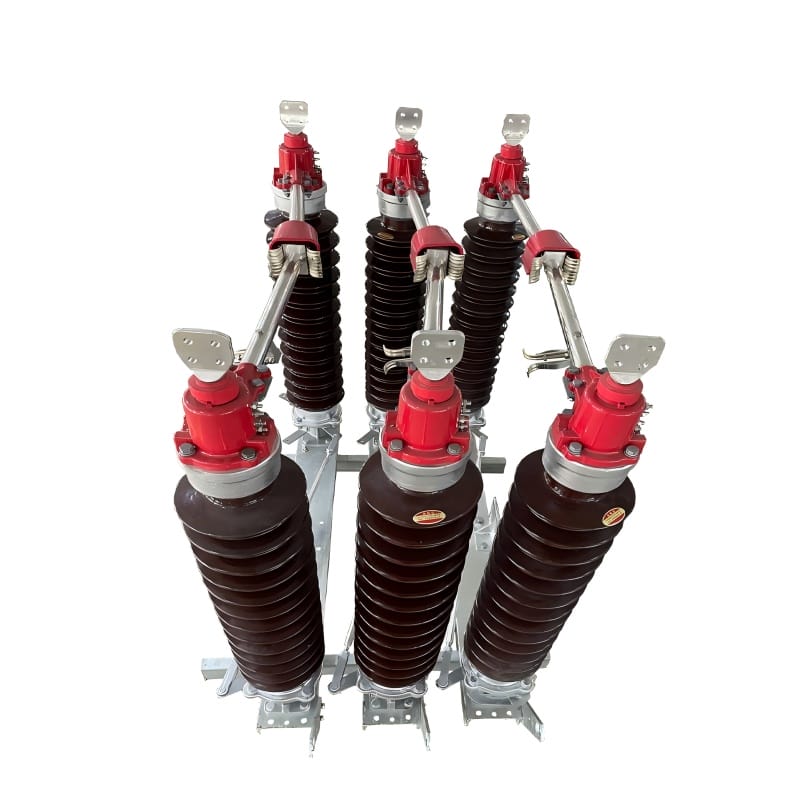

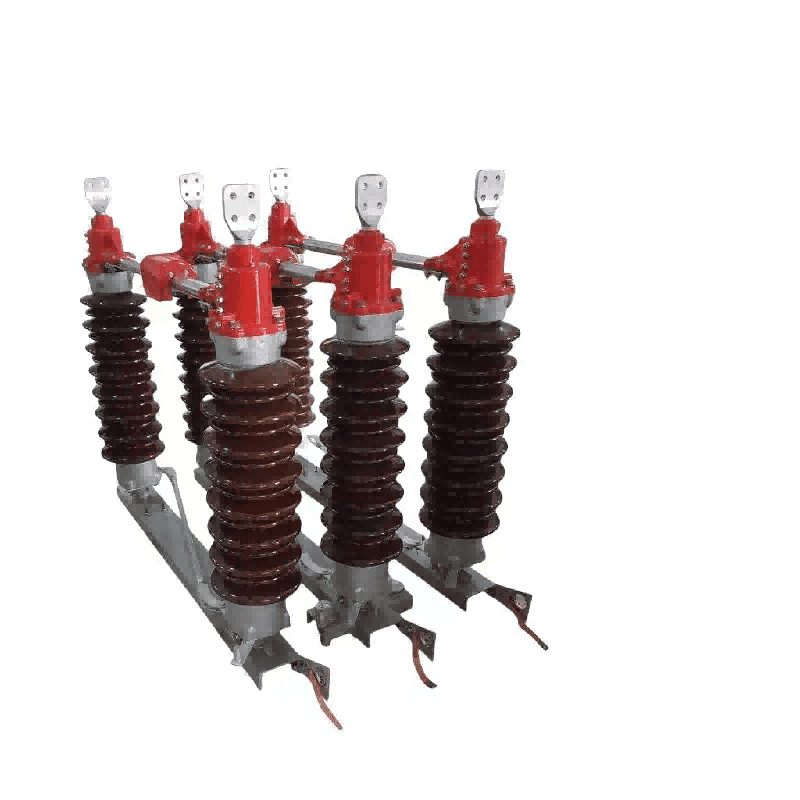

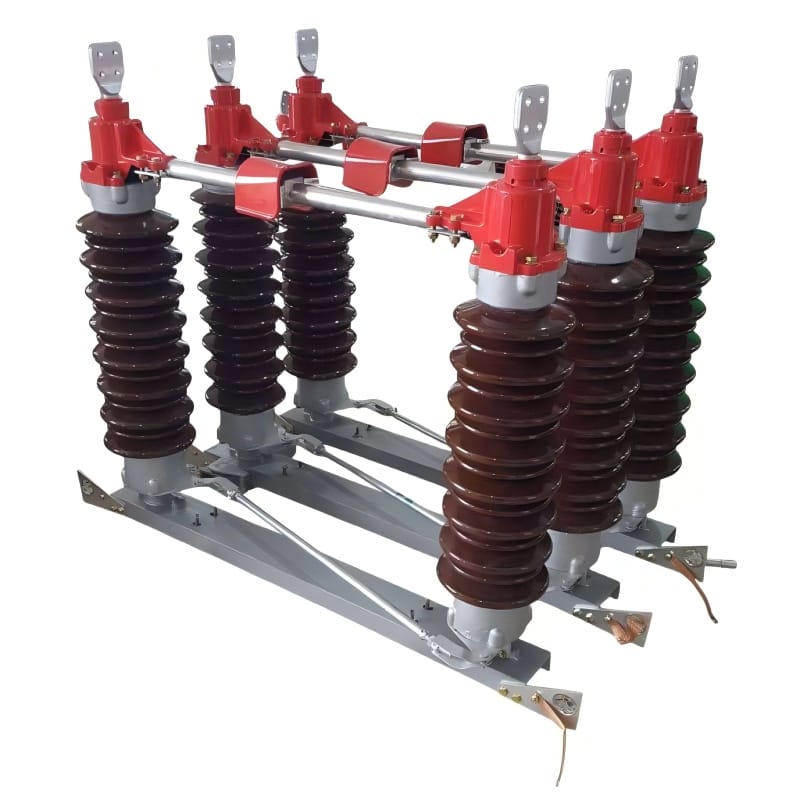

LUGAO's GW4 Series 110kV/150kV của công tắc ngắt điện áp cao ngoài trời có cấu trúc xoay ngang hai cột, cho phép mở và đóng các hoạt động thông qua xoay ngang. Người vận hành có thể dễ dàng làm chủ công tắc mà không cần các thủ tục phức tạp. Có sẵn với hoạt động bằng điện hoặc thủ công, nó có ba cấu hình khác nhau: không có căn cứ, có căn cứ và có căn cứ gấp đôi. Nó có thể được tích hợp với một công tắc nối đất tiếp xúc tĩnh để tăng cường an toàn. Đó là lý tưởng cho việc sử dụng ngoài trời và có thể hoạt động ngay cả trong thời tiết khắc nghiệt. Dây đồng bện kết nối các thiết bị đầu cuối với các thành phần hợp kim nhôm, cung cấp điện trở oxy hóa tuyệt vời.

Sê -ri GW4 có sẵn trong một loạt các điện áp. Vui lòng liên hệ với Lugao để biết cấu hình phù hợp cho ứng dụng cụ thể của bạn.

Môi trường hoạt động

1. Nhiệt độ môi trường: -30 ° C-+40 ° C;

2. Độ cao: không quá 2000m (có thể cung cấp các sản phẩm có yêu cầu đặc biệt);

3. Tốc độ gió: Không quá 34m/s;

4. Vị trí lắp đặt phải không có các chất dễ cháy, nguy cơ nổ, ăn mòn hóa học và rung động nghiêm trọng;

5. Mức độ ô nhiễm của chất cách điện trụ cột: Loại phổ biến là cấp 0 và loại chống ô nhiễm là cấp II.

Thông số kỹ thuật

Dự án	Sự miêu tả
Điện áp định mức	145kv
Xếp hạng hiện tại	2000a
Đỉnh định mức chịu được dòng điện	100KA
3S đánh giá thời gian ngắn chịu được giá trị hiệu quả hiện tại	40KA
Tần số định mức	50Hz
Lực kéo định mức thiết bị đầu cuối	Dọc	1000n
	Nằm ngang	750n
	Thẳng đứng	1000n
Mức cách nhiệt định mức	Xếp hạng tần số năng lượng trong thời gian ngắn chịu được điện áp giá trị hiệu quả	Đến mặt đất	275kv
		Qua giờ nghỉ	315kv
	Lightning Impulse chịu được giá trị cực đại điện áp	Đến mặt đất	650kV
		Qua giờ nghỉ	750kv
Hỗ trợ tỷ lệ creep của chất cách điện	Iii	25 mm/kV
	Iv	31mm/kV
Hỗ trợ tải trọng chống uốn cách điện	6000n
Cuộc sống cơ học	3000 lần
Trọng lượng đơn	300kg
Mở và đóng dòng điện chuyển mạch	1600
Công tắc mặt đất kiểm tra khả năng chuyển đổi dòng điện dòng điện	Khả năng tương thích điện từ	Dòng điện cảm ứng được đánh giá: 80a
		Điện áp cảm ứng định mức: 2kV
	Khả năng tương thích tĩnh	Dòng điện cảm ứng được đánh giá: 2A
		Điện áp cảm ứng định mức: 6kV
