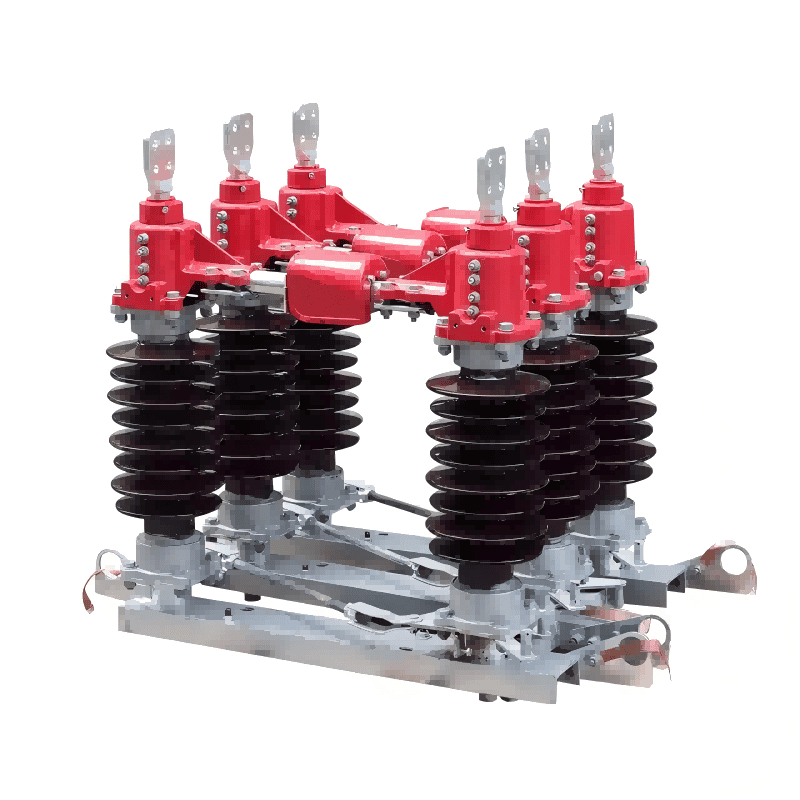

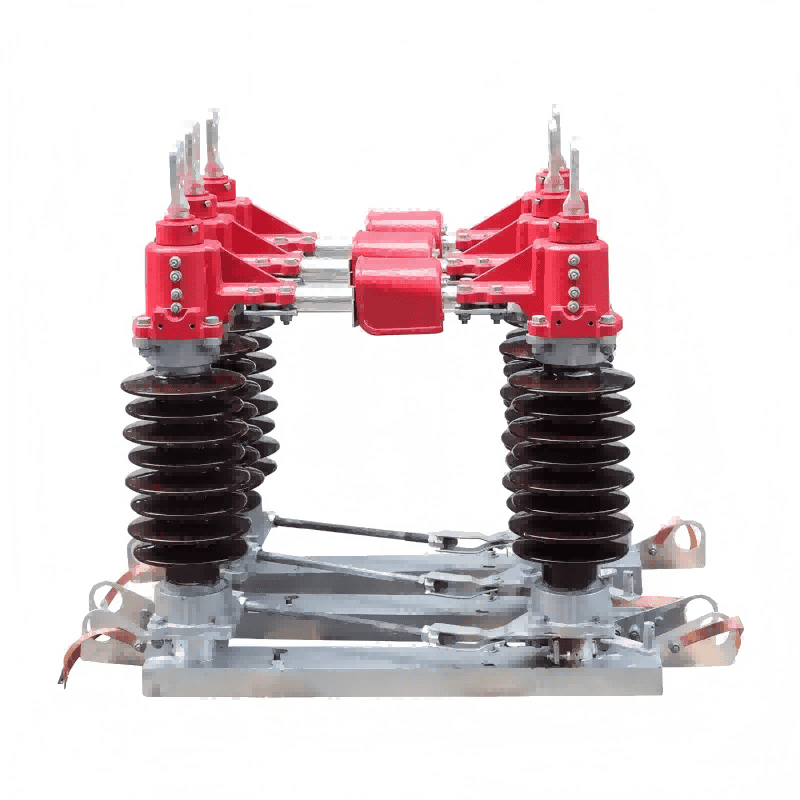

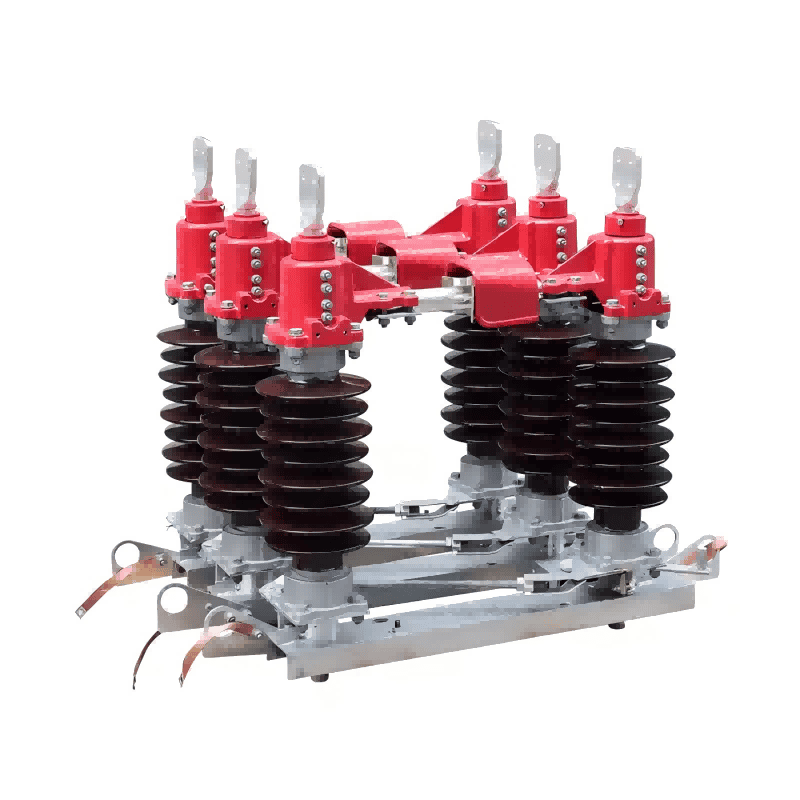

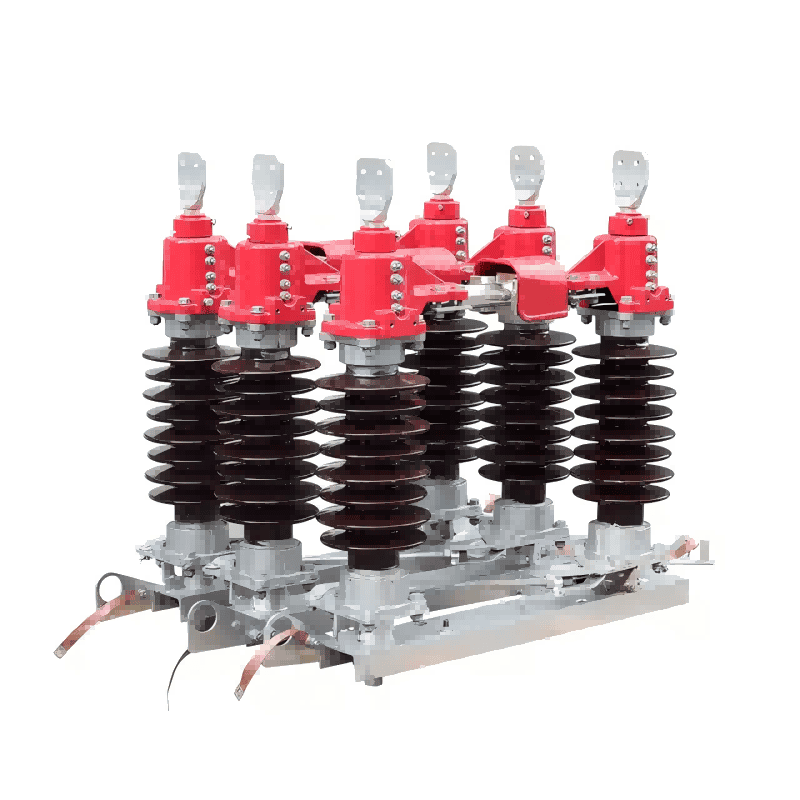

Công tắc ngắt kết nối ba pha loại hoạt động dọc ngoài trời GW4 35kv

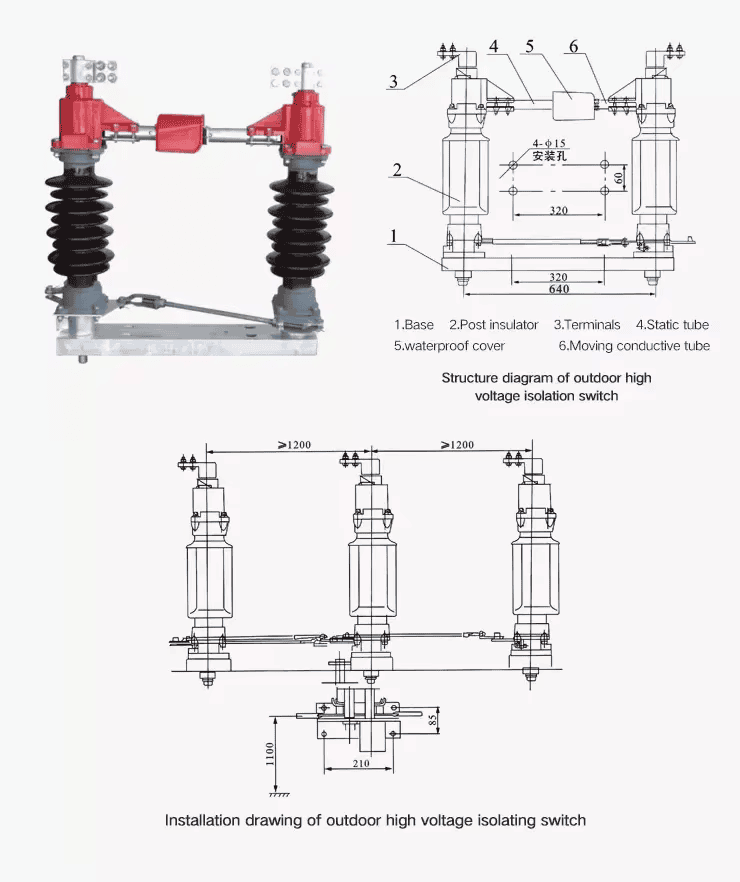

Công tắc ngắt kết nối ba pha loại hoạt động dọc ngoài trời GW4 35kv là một thành phần quan trọng của hệ thống điện cao áp. Nó có thiết kế ba cực với một lưỡi quay trung tâm, cho phép kết nối và ngắt kết nối mạch bằng tay hoặc bằng điện. Nó sử dụng cùng một thao tác đóng và mở công tắc chính. Trong quá trình cài đặt, các điểm tiếp xúc bên trái và bên phải được xoay 90 độ về cùng một phía. Dao nối đất được xoay trước, sau đó cắm thẳng vào. Lưỡi dao chính được làm bằng đồng, các tiếp điểm dày mạ bạc. Nó kết nối cấu trúc đầu cuối dẫn điện nhiều lớp với đầu nối linh hoạt với dụng cụ nối đất. Dụng cụ nối đất được chế tạo bằng ống dẫn điện bằng hợp kim nhôm, với các điểm tiếp xúc dày bằng đồng mạ bạc và các bộ phận kim loại lộ ra được mạ kẽm nhúng nóng. Sử dụng vật liệu chất lượng cao và thiết kế tiên tiến, nó mang lại khả năng thích ứng đặc biệt với môi trường, có khả năng chịu được các điều kiện ngoài trời khắc nghiệt như gió mạnh và mưa lớn.

Môi trường hoạt động

1. Nhiệt độ môi trường: -30°C-+40°C;

2. Độ cao: không quá 2000m (có thể cung cấp các sản phẩm có yêu cầu đặc biệt);

3. Tốc độ gió: không quá 34m/s;

4. Vị trí lắp đặt không được có các chất dễ cháy, nguy cơ nổ, ăn mòn hóa học và rung động nghiêm trọng;

5. Mức độ ô nhiễm của chất cách điện trụ: loại phổ biến là cấp 0 và loại chống ô nhiễm là cấp II.

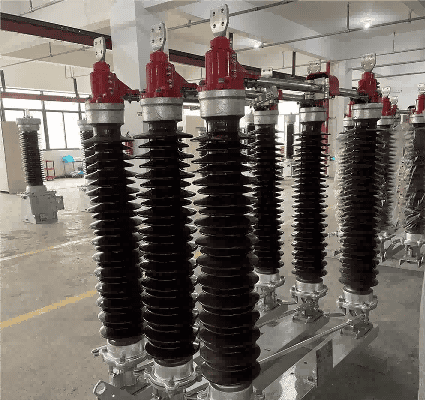

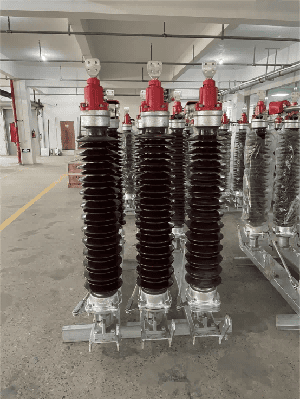

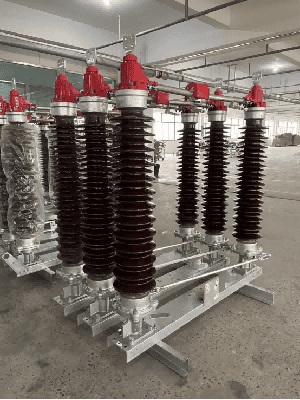

Chụp nhà máy
