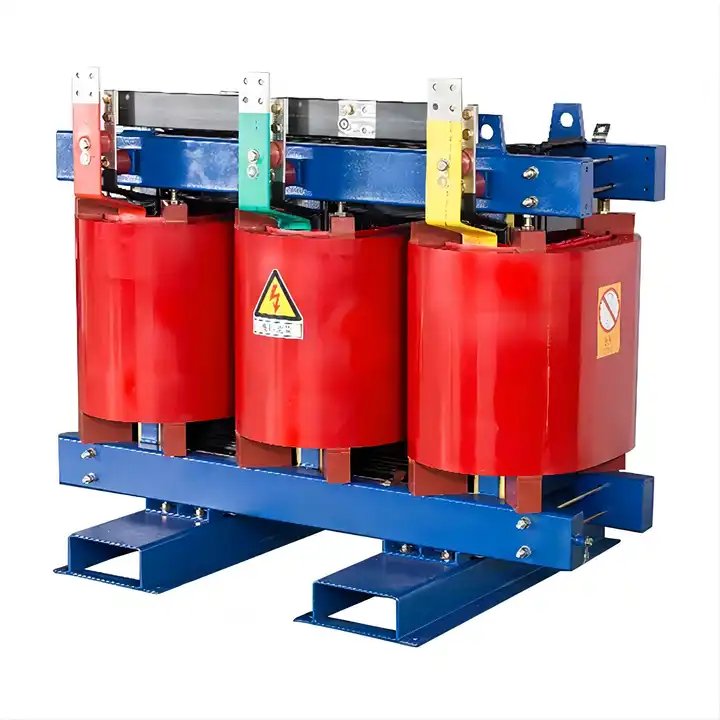

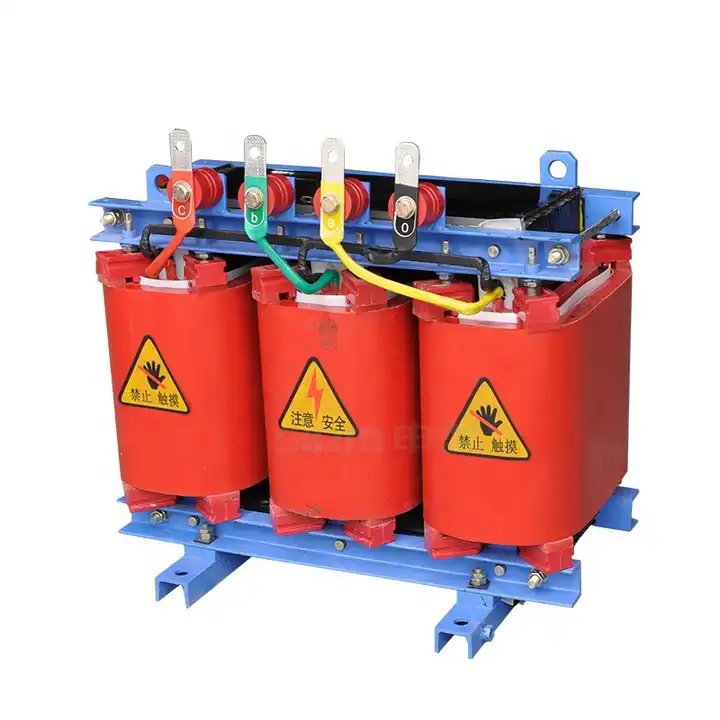

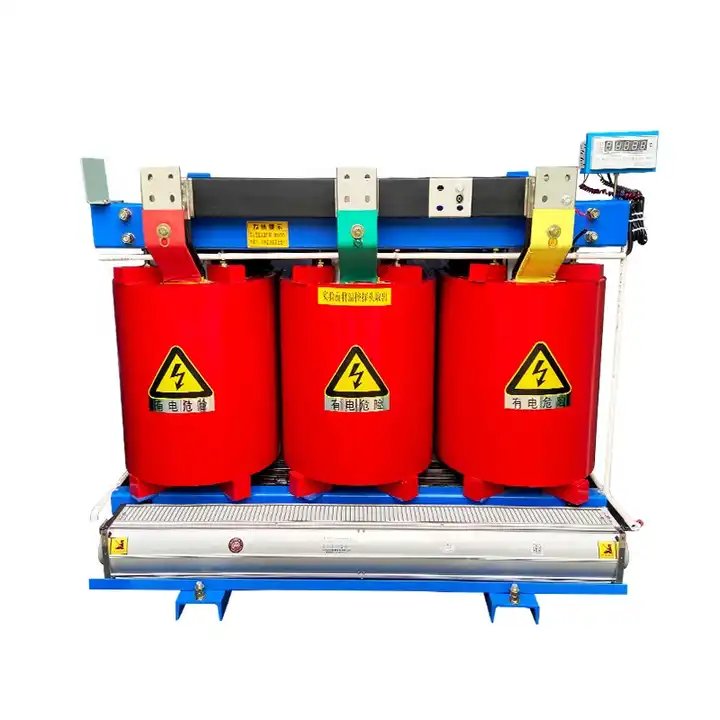

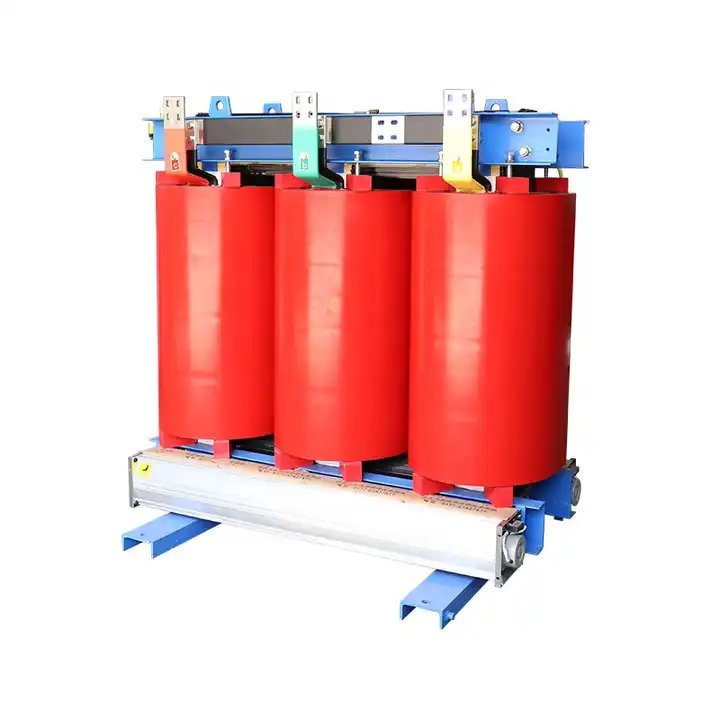

Lu Gao là một trong các nhà sản xuất máy biến áp điện loại khô dây tần số cao 35KV, Máy biến áp loại khô tuân thủ các tiêu chuẩn IEC726 và GB/T10228-1997, được đặc trưng bởi hàng loạt thuộc tính ấn tượng. Chúng không chỉ bao gồm tổn thất thấp, kết cấu nhỏ gọn và nhẹ mà còn có độ ồn tối thiểu, chống ẩm, độ bền cơ học cao, khả năng chống cháy, khả năng quá tải mạnh mẽ và mức phóng điện cục bộ thấp. Những máy biến áp này có khả năng ứng dụng rộng rãi trong các hệ thống truyền tải và phân phối điện, đặc biệt là ở các trung tâm tải nặng và những địa điểm có yêu cầu phòng cháy nghiêm ngặt, khiến chúng trở thành lựa chọn linh hoạt và đáng tin cậy cho các môi trường hoạt động đa dạng.
Lu Gao là nhà cung cấp máy biến áp loại khô, Máy biến áp loại khô cuộn dây không đóng gói nổi bật nhờ chất lượng đa dạng, nhấn mạnh vào tính an toàn, độ tin cậy, hiệu quả năng lượng, phòng cháy và chống nổ, cùng với lợi thế bổ sung bảo trì đơn giản. Hiệu suất của máy biến áp loại khô được nâng cao hơn nữa nhờ cấu trúc cuộn dây được thiết kế tỉ mỉ và quy trình xử lý ngâm tẩm chân không, đảm bảo khả năng miễn nhiễm với phóng điện cục bộ và ngăn ngừa bất kỳ sự suy giảm mức cách điện nào trong toàn bộ thời hạn sử dụng của nó. Các quy trình kiểm tra chất lượng nghiêm ngặt của cả Cục Cơ khí & Công nghiệp Quốc gia và Công ty Điện lực Quốc gia nhấn mạnh sự tuân thủ các tiêu chuẩn quốc gia của máy biến áp loại khô.
Máy biến áp loại khô này chứng tỏ khả năng thích ứng cao với các môi trường đòi hỏi khắt khe, đặc trưng bởi các yêu cầu chống cháy nghiêm ngặt, tải trọng dao động, thiếu thông gió, không gian hạn chế, bụi bẩn và độ ẩm. Tính linh hoạt của nó mở rộng đến các môi trường đa dạng như nhà máy điện, hệ thống tàu điện ngầm, cơ sở luyện kim, bệnh viện, tòa nhà cao tầng, trung tâm vận chuyển, khu dân cư đông đúc và môi trường chuyên biệt như công nghiệp hóa dầu, nhà máy điện hạt nhân và tàu ngầm hạt nhân. Cụ thể, trong lĩnh vực nhà máy điện, máy biến áp loại khô cuộn dây không bọc đóng vai trò quan trọng trong việc duy trì độ an toàn, độ tin cậy và hiệu quả sử dụng năng lượng, trở thành thành phần không thể thiếu trong cơ sở hạ tầng của trạm. Thiết kế chắc chắn và các tính năng toàn diện của máy biến áp loại khô khiến nó trở thành giải pháp lý tưởng để giải quyết những thách thức đặc biệt do nhiều tình huống vận hành khác nhau đặt ra, góp phần nâng cao hiệu quả và an toàn chung của nhà máy điện.
1. Độ cao so với mực nước biển dưới 1000m.
2. Nhiệt độ không khí cao nhất +40oC
3. Nhiệt độ không khí trung bình ngày cao nhất +30°C
4. Nhiệt độ không khí trung bình hàng năm cao nhất + 20v
5. Nhiệt độ không khí ngoài trời thấp nhất-25oC
6. Vị trí lắp đặt: thích hợp để lắp đặt ở những khu vực không có nguy cơ cháy nổ, ô nhiễm nghiêm trọng, ăn mòn hóa học hoặc rung động quá mức, dù trong nhà hay ngoài trời.
1.Hoạt động trong giới hạn quy định: +40°C (nhiệt độ không khí cao nhất), +30°C (trung bình hàng ngày cao nhất) và +20°C (trung bình hàng năm cao nhất).
2. Thích hợp cho máy biến áp loại khô ở độ cao dưới 1000m. Xem xét các mức cực trị: -25°C (nhiệt độ ngoài trời thấp nhất).
Thông gió:
3. Luồng khí thích hợp là điều cần thiết để máy biến áp loại Khô tản nhiệt.
4. Máy biến áp loại khô có khả năng chống ẩm; bảo vệ khỏi tiếp xúc kéo dài với độ ẩm cao.
5. Máy biến áp loại khô phải hoạt động trong giới hạn tải và điện áp quy định.
6. Thực hiện các biện pháp bảo vệ chống sóng hài và dao động điện áp.
7. Lắp đặt máy biến áp loại khô ở những khu vực không có nguy cơ cháy/nổ, ô nhiễm, ăn mòn hoặc rung động quá mức, dù trong nhà hay ngoài trời.
8. Tuân thủ các biện pháp bảo trì thường xuyên theo khuyến nghị của nhà sản xuất.
9. Máy biến áp loại khô phải hoạt động trong phạm vi công suất quá tải quy định.
10. Duy trì độ ồn thấp trong máy biến áp loại khô.
Dữ liệu kỹ thuật của Máy biến áp điện loại khô loại cách điện 10kV SCB(9) | ||||||||||||||
Mất (kW) | Mức độ cách nhiệt | Trọng lượng (kg) | Kích thước phác thảo (mm) | Kích thước phác thảo với vỏ bảo vệ | ||||||||||
Công suất định mức | Nhóm điện áp (kV) | Phương thức kết nối | (120oC) | Dòng điện không tải | (L) | (W) | (H) | (L) | (W) | (H) | ||||
(kVA) | HV | LV | Không tải | Trọng tải | % | |||||||||
10 | 0.15 | 0.325 | 4.5 | 130 | 600 | 450 | 490 | 900 | 800 | 850 | ||||
20 | 0.185 | 0.63 | 4 | 170 | 600 | 450 | 560 | 900 | 800 | 850 | ||||
30 | 0.215 | 0.75 | 3.2 | 330 | 620 | 450 | 650 | 1050 | 900 | 1000 | ||||
50 | 0.305 | 1.055 | 2.8 | 380 | 620 | 450 | 750 | 1050 | 900 | 1000 | ||||
63 | 0.37 | 1.28 | 2.7 | 440 | 750 | 500 | 760 | 1050 | 1000 | 1150 | ||||
80 | 0.415 | 1.46 | 2.6 | 510 | 750 | 500 | 760 | 1100 | 1000 | 1150 | ||||
100 | 0.45 | 1.665 | 2.4 | 590 | 750 | 500 | 890 | 1150 | 1100 | 1250 | ||||
125 | 11 | Dyn11 | 0.53 | 1.995 | 2.2 | 650 | 1060 | 600 | 1020 | 1350 | 1050 | 1200 | ||
160 | 10.5 | 0.4 | 0.61 | 2.25 | 2.2 | F/F | 780 | 1060 | 600 | 1060 | 1400 | 1050 | 1250 | |
200 | 10 | Yyn0 | 0.7 | 2.675 | 2 | 930 | 1060 | 710 | 1120 | 1450 | 1100 | 1350 | ||
250 | 6.3 | 0.81 | 2.92 | 2 | 1040 | 1100 | 710 | 1140 | 1500 | 1150 | 1400 | |||
315 | 6 | 0.99 | 3.67 | 1.8 | 1180 | 1150 | 710 | 1195 | 1500 | 1200 | 1450 | |||
400 | 1.1 | 4.22 | 1.8 | 1450 | 1260 | 870 | 1285 | 1600 | 1250 | 1600 | ||||
500 | 1.305 | 5.17 | 1.8 | 1630 | 1290 | 870 | 1355 | 1600 | 1300 | 1650 | ||||
630 | 1.51 | 6.22 | 1.6 | 1900 | 1450 | 870 | 1420 | 1800 | 1300 | 1700 | ||||
630 | 1.46 | 6.31 | 1.6 | 1900 | 1500 | 870 | 1370 | 1850 | 1300 | 1650 | ||||
800 | 1.71 | 7.36 | 1.6 | 2290 | 1550 | 870 | 1570 | 1900 | 1300 | 1800 | ||||
1000 | 1.99 | 8.6 | 1.4 | 2700 | 1600 | 870 | 1665 | 1950 | 1300 | 1950 | ||||
1250 | 2.35 | 10.26 | 1.4 | 3130 | 1680 | 1120 | 1765 | 2050 | 1350 | 2000 | ||||
1600 | 2.755 | 12.42 | 1.4 | 3740 | 1750 | 1120 | 1860 | 2100 | 1400 | 2100 | ||||
2000 | 3.735 | 15.3 | 1.2 | 4150 | 1770 | 1120 | 1865 | 2150 | 1500 | 2100 | ||||
2500 | 4.5 | 18.18 | 1.2 | 4810 | 1870 | 1120 | 1950 | 2200 | 1500 | 2200 | ||||
3150 | 5.78 | 23.7 | 1 | 5800 | 1950 | 1120 | 1900 | 2350 | 1600 | 2250 | ||||
4000 | 6.7 | 28.5 | 1 | 7100 | 2100 | 1120 | 2050 | 2400 | 1600 | 2300 | ||||
(Lưu ý): (Dải điều chỉnh điện áp cao) ±5%; ±2×2,5%, Tần số: 50Hz. |
