Tại sao cầu dao điện áp cao lại quan trọng đối với an toàn lưới điện?

Lưới điện hiện đại hoạt động trong điều kiện căng thẳng điện cực cao, với dòng điện sự cố có thể vượt quá 50 kiloamper và mức điện áp đạt tới 765 kilovolt. Nếu không có cơ chế ngắt nhanh chóng và đáng tin cậy, một lần đoản mạch có thể dẫn đến mất điện ảnh hưởng đến hàng triệu người, hoặc tệ hơn là gây ra vụ nổ hồ quang điện phá hủy các trạm biến áp.Bộ ngắt mạch điện áp caophục vụ như là thiết bị an toàn thất bại cuối cùng. Chúng phát hiện dòng điện tăng vọt bất thường và tách các tiếp điểm điện về mặt cơ học trong vòng một phần nghìn giây, dập tắt hồ quang tạo thành bằng cách sử dụng các phương tiện dập tắt tiên tiến như khí SF6 hoặc bộ ngắt chân không. Đối với người vận hành lưới điện, Bộ ngắt mạch điện áp cao không phải là bộ phận thụ động mà là thiết bị bảo vệ tích cực giúp cách ly các bộ phận bị lỗi trong khi vẫn duy trì mạng khỏe mạnh. Tại Lugao Power Co.,Ltd., triết lý kỹ thuật của chúng tôi đặt độ tin cậy của máy cắt làm cốt lõi của mọi chiến lược truyền tải và phân phối vì chúng tôi hiểu rằng sự an toàn và liên tục phụ thuộc vào các hành động trong tích tắc.

Nhưng cơ chế cụ thể nào khiến Cầu dao điện áp cao không thể thay thế được so với cầu chì hoặc cầu dao ngắt tải? Câu trả lời nằm ở khả năng ngắt dòng điện sự cố liên tục mà không cần bảo trì, chịu được điện áp phục hồi nhất thời và phối hợp với rơle bảo vệ. Không giống như cầu chì tự hủy sau một lần vận hành, Bộ ngắt mạch điện áp cao có thể đóng và mở hàng nghìn lần, lý tưởng cho các chương trình tự động đóng lại nhằm tự động loại bỏ các lỗi tạm thời (như sét đánh). Hơn nữa, các thiết kế hiện đại kết hợp các cảm biến giám sát tình trạng để dự đoán sự xuống cấp của lớp cách điện trước khi xảy ra hư hỏng. Trong hướng dẫn chi tiết này, chúng tôi sẽ khám phá tính chất vật lý của sự dập tắt hồ quang, so sánh các công nghệ cầu dao và cung cấp những hiểu biết sâu sắc hữu ích về việc lựa chọn và thử nghiệm. Nhà máy của chúng tôi đã sản xuất hơn 15.000 bộ ngắt mạch điện áp cao cho các công ty điện lực toàn cầu và chúng tôi đang chia sẻ bốn thập kỷ kinh nghiệm thực địa để giúp bạn xây dựng một lưới điện an toàn hơn, linh hoạt hơn.

Mục lục

• 1. Tại sao sự cố gián đoạn dòng điện lại yêu cầu cầu dao điện áp cao thay vì cầu chì?
• 2. Các công nghệ dập hồ quang khác nhau ảnh hưởng như thế nào đến hiệu suất của máy cắt điện áp cao?
• 3. Thông số chính nào xác định máy cắt điện áp cao đáng tin cậy để sử dụng trong trạm biến áp?
• 4. Làm thế nào để kiểm tra thời gian và điện trở tiếp điểm thường xuyên có thể kéo dài tuổi thọ máy cắt điện áp cao của bạn?
• Câu hỏi thường gặp (FAQ)
• Phần kết luận

Tại sao sự cố gián đoạn dòng điện lại yêu cầu bộ ngắt mạch điện áp cao thay vì cầu chì?

Khi xảy ra đoản mạch trên đường dây truyền tải, dòng điện có thể tăng lên gấp 20 đến 60 lần mức bình thường trong chưa đầy một chu kỳ (16,7 mili giây ở tần số 60Hz). Cầu chì, tuy rẻ tiền, nhưng lại phản ứng bằng cách làm nóng chảy một bộ phận bên trong, tạo ra mạch hở không thể đảo ngược. Tuy nhiên, cầu chì có ba nhược điểm nghiêm trọng đối với các ứng dụng điện áp cao: không có khả năng ngắt nhiều lỗi, thiếu điều khiển từ xa và hoạt động kém dưới điện áp phục hồi nhất thời cao. Bộ ngắt mạch điện áp cao khắc phục từng hạn chế thông qua độ chính xác cơ điện. Nhà máy của chúng tôi tại Lugao Power Co., Ltd. đã ghi lại rằng một Bộ ngắt mạch điện áp cao có thể ngắt thành công tới 30 sự kiện lỗi trước khi yêu cầu thay thế tiếp điểm, trong khi cầu chì sẽ cần thay thế thủ công sau mỗi lần vận hành. Sự khác biệt này được tính thành số giờ mất điện so với số tuần mất điện ở trạm biến áp 138kV.

Hãy xem xét tính chất vật lý của sự tuyệt chủng hồ quang. Khi các điểm tiếp xúc của cầu dao tách ra, hồ quang điện sẽ hình thành, duy trì dòng điện qua khí bị ion hóa. Bộ ngắt mạch điện áp cao không chỉ phải mở bằng cơ học mà còn phải khử ion khe hở nhanh hơn tốc độ hệ thống khởi động lại. Điều này đạt được bằng cách:

• Tách tiếp điểm tốc độ cao:Vận tốc mở từ 2 đến 5 mét mỗi giây sẽ kéo dài vòng cung, tăng lực cản của nó.
• Tiêm môi trường làm nguội:Bộ ngắt khí SF6 hoặc chân không hấp thụ các electron từ plasma hồ quang, nâng cao độ bền điện môi.
• Máng hồ quang và cuộn dây thổi từ:Các thành phần này buộc hồ quang thành các tấm chia, chia nó thành các đoạn nhỏ làm nguội nhanh chóng.
• Quản lý điện áp phục hồi nhất thời (TRV):Bộ ngắt mạch điện áp cao bao gồm các tụ điện và điện trở phân loại để định hình dạng sóng điện áp qua khe hở, ngăn chặn sự đánh lửa trở lại.

Từ góc độ an toàn, sự khác biệt thậm chí còn rõ ràng hơn. Cầu chì có thể phát nổ dữ dội khi làm gián đoạn dòng điện sự cố cao, đẩy các mảnh kim loại và gốm nóng chảy ra ngoài.Bộ ngắt mạch điện áp caoNgược lại, chúng được bao bọc trong vỏ kim loại nối đất có lỗ thông hơi giảm áp. Nhà máy của chúng tôi đã thực hiện một thử nghiệm so sánh: một cầu chì 38kV gặp sự cố 25kA bị hỏng, trong khi Bộ ngắt mạch điện áp cao LVB 145kV của chúng tôi đã khắc phục thành công sự cố 40kA mà không có bất kỳ hư hỏng bên ngoài nào. Ngoài ra, máy cắt hiện đại còn hỗ trợ cắt từ xa thông qua SCADA, cho phép rơle bảo vệ cách ly các sự cố trong vòng chưa đầy 3 chu kỳ. Tốc độ này giúp ngăn chặn sự mất ổn định của máy phát điện và tránh hiện tượng sụt điện áp dẫn đến mất điện. Đối với các công ty điện lực, khả năng phân chia lưới điện nhanh chóng bằng cách sử dụng Cầu dao điện áp cao là sự khác biệt giữa mất điện cục bộ và thảm họa khu vực. Vì vậy, cầu chì đơn giản là không thể đáp ứng các yêu cầu về an toàn và độ tin cậy của mạng điện áp cao hiện đại.

Cuối cùng, quản lý tài sản ủng hộ những người phá vỡ. Bộ ngắt mạch điện áp cao cung cấp phản hồi trạng thái liên tục thông qua các tiếp điểm phụ và bộ theo dõi mật độ khí. Dữ liệu này cho phép bảo trì dự đoán, trong khi cầu chì không đưa ra cảnh báo trước khi hỏng hóc. Tại Lugao Power Co.,Ltd., nền tảng Smart Breaker của chúng tôi tích hợp các cảm biến IoT để cảnh báo người vận hành khi độ mòn tiếp xúc vượt quá 80%, đảm bảo chủ động thay thế. Mức độ thông minh này là không thể với cầu chì. Do đó, đối với bất kỳ lưới điện nào trên 15kV, Bộ ngắt mạch điện áp cao không chỉ quan trọng mà còn được yêu cầu về mặt pháp lý theo tiêu chuẩn quốc tế (IEC 62271, IEEE C37). Sứ mệnh của nhà máy chúng tôi là cung cấp máy cắt kết hợp tốc độ, độ bền và trí thông minh chẩn đoán, vì an toàn lưới điện là không thể thương lượng.

Các công nghệ dập hồ quang khác nhau ảnh hưởng như thế nào đến hiệu suất của máy cắt điện áp cao?

Việc lựa chọn phương tiện dập hồ quang phù hợp là quyết định thiết kế quan trọng nhất đối với bất kỳ Máy cắt điện áp cao nào. Ba công nghệ chiếm ưu thế hiện nay là SF6 (lưu huỳnh hexafluoride), chân không và dầu (hiện nay phần lớn đã lỗi thời). Mỗi loại đều có những ưu điểm và sự thỏa hiệp riêng về khả năng gián đoạn, tần suất bảo trì, tác động môi trường và chi phí. Nhà máy của chúng tôi tại Lugao Power Co., Ltd. sản xuất cả dòng máy cắt cao áp SF6 và chân không, bao phủ điện áp từ 12kV đến 550kV. Dưới đây chúng tôi phân tích xem mỗi công nghệ ảnh hưởng như thế nào đến các thông số hiệu suất như dòng điện ngắt, số lượng hoạt động và tốc độ phục hồi điện môi.

• Máy cắt cá nóc SF6:Chúng sử dụng khí SF6 nén làm môi trường cách nhiệt và làm nguội hồ quang. Khi các tiếp điểm tách ra, một pít-tông chuyển động sẽ nén SF6 và hướng dòng vòi phun tốc độ cao đi qua hồ quang. SF6 có ái lực điện tử đặc biệt, hấp thụ các điện tử tự do từ hồ quang và tái tạo lại độ bền điện môi một cách nhanh chóng. Ưu điểm bao gồm khả năng cắt rất cao (đối xứng lên tới 80kA) và hiệu suất tuyệt vời khi chuyển mạch điện dung (ví dụ: dãy tụ điện). Tuy nhiên, SF6 là một loại khí nhà kính mạnh (tiềm năng nóng lên toàn cầu gấp 23.500 lần CO2). Nhà máy của chúng tôi giảm thiểu điều này bằng hệ thống xử lý khí khép kín và tỷ lệ rò rỉ dưới 0,1% mỗi năm.

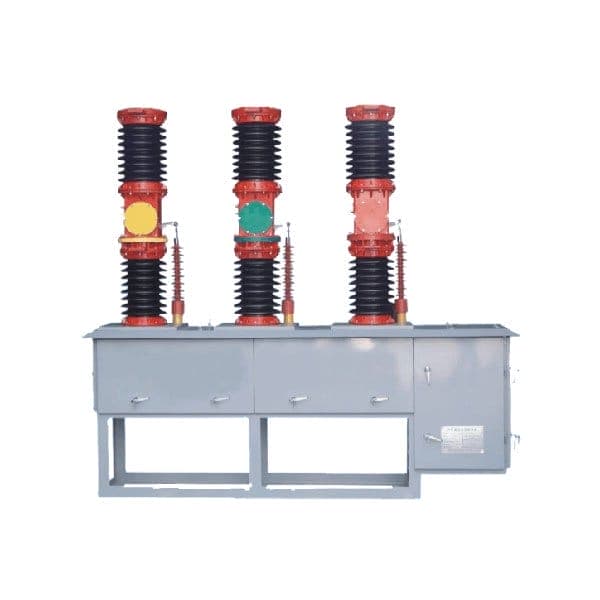

• Máy cắt chân không (VCB):Trong VCB, các điểm tiếp xúc được đặt trong một buồng gốm kín được chân không đến 10^-6 torr. Khi các tiếp điểm mở ra, hồ quang chỉ được duy trì bởi hơi kim loại từ các tiếp điểm. Ở mức 0 hiện tại, hơi ngưng tụ tính bằng mili giây, phục hồi độ bền điện môi gần như ngay lập tức. Ưu điểm bao gồm tuổi thọ điện cực dài (lên tới 30.000 hoạt động ở dòng điện định mức), không có khí nhà kính và chi phí bảo trì rất thấp. Hạn chế là điện áp: công nghệ chân không có hiệu quả kinh tế lên tới 40,5kV. Đối với điện áp cao hơn, cần có nhiều bộ ngắt chân không mắc nối tiếp. Bộ ngắt mạch điện áp cao dòng VUB của nhà máy chúng tôi dành cho mạng 38kV đạt được khả năng cắt 31,5kA chỉ với hành trình tiếp xúc 150mm, cho phép thiết bị đóng cắt nhỏ gọn.
• Khí lai và khí thay thế:Những cải tiến gần đây bao gồm không khí sạch (không khí khô) và hỗn hợp fluoronitril (khí g3) bắt chước hiệu suất của SF6 với tác động môi trường thấp hơn. Những điều này đòi hỏi quản lý áp suất và nhiệt độ cẩn thận nhưng đang được chấp nhận. Công ty TNHH Điện lực Lugao hiện cung cấp Bộ ngắt mạch điện áp cao sẵn sàng g3 cho khách hàng đang tìm kiếm các trạm biến áp trung tính carbon.

Để định lượng sự khác biệt, hãy xem xét một trạm biến áp 145kV điển hình cần một máy cắt để bảo vệ đường dây trên không. Máy cắt dạng phồng SF6 cung cấp công suất cắt 40kA và tuổi thọ cơ học 2000 lần vận hành. Một giải pháp thay thế chân không cho điện áp này sẽ cần ba bộ ngắt nối tiếp, làm tăng độ phức tạp. Vì vậy, SF6 vẫn chiếm ưu thế đối với điện áp truyền tải. Để phân phối (12kV đến 36kV), máy cắt chân không được ưa chuộng hơn do không cần bảo trì và khả năng chuyển mạch thường xuyên. Nhà máy của chúng tôi sản xuất một dòng Máy cắt điện áp cao chân không gắn trên cột đã đạt được 20.000 lần vận hành tại hiện trường mà không cần thay thế tiếp điểm.

Bảng dưới đây tóm tắt các đặc tính hiệu suất trong danh mục sản phẩm của chúng tôi. Lưu ý rằng độ bền cơ và nhiệt ảnh hưởng trực tiếp đến tổng chi phí sở hữu, một yếu tố quan trọng đối với các nhà vận hành lưới điện.

Điều quan trọng là việc lựa chọn công nghệ dập tắt cũng quyết định các hệ thống phụ trợ. Máy cắt SF6 yêu cầu giám sát mật độ khí và kiểm tra độ ẩm định kỳ, trong khi máy cắt chân không chỉ yêu cầu chỉ báo độ mòn tiếp xúc thông qua phép đo hành trình. Nhà máy của chúng tôi trang bị giao diện kỹ thuật số trên mỗi Máy cắt điện áp cao để đơn giản hóa việc giám sát tình trạng. Đối với những khách hàng nâng cấp từ máy cắt dầu, chúng tôi cung cấp các bộ chuyển đổi trang bị thêm để duy trì diện tích trạm biến áp hiện có trong khi vẫn mang lại hiệu suất hiện đại. Cuối cùng, công nghệ phù hợp sẽ cân bằng giữa nghĩa vụ lỗi, chính sách môi trường và chi phí vòng đời. Công ty TNHH Điện lực Lugao các kỹ sư sẵn sàng thực hiện nghiên cứu so sánh việc dập tắt hồ quang cho lưới điện cụ thể của bạn.

Thông số chính nào xác định máy cắt điện áp cao đáng tin cậy để sử dụng trong trạm biến áp?

Việc chỉ định Bộ ngắt mạch điện áp cao đòi hỏi phải hiểu một tập hợp các thông số cơ và điện phụ thuộc lẫn nhau. Các kỹ sư phải xem xét không chỉ điện áp và dòng điện định mức mà còn cả các hiện tượng nhất thời xảy ra trong quá trình gián đoạn sự cố. Nhà máy của chúng tôi đã xác định tám thông số quan trọng mà mọi người mua nên đánh giá trước khi mua hàng. Các thông số này ảnh hưởng trực tiếp đến độ tin cậy của máy cắt, giới hạn an toàn và sự phối hợp với các hệ thống bảo vệ hiện có.

• Điện áp định mức (Ur):Điện áp hiệu dụng tối đa mà Bộ ngắt mạch điện áp cao được thiết kế. Các giá trị tiêu chuẩn điển hình: 12, 24, 36, 72,5, 145, 245, 420, 550 kV. Chọn mức tiêu chuẩn tiếp theo trên điện áp hoạt động tối đa của hệ thống của bạn.
• Dòng điện cắt ngắn mạch định mức (Isc):Dòng điện sự cố rms đối xứng tối đa mà máy cắt có thể ngắt. Các giá trị thông dụng: 25, 31,5, 40, 50, 63, 80 kA. Nhà máy của chúng tôi khuyến nghị tính toán dòng điện sự cố tối đa hiện có tại điểm lắp đặt và thêm giới hạn an toàn 20%.
• Dòng điện chịu được đỉnh định mức (Ip):Giá trị đỉnh của dòng sự cố chính đầu tiên, thường là 2,5 đến 2,7 lần Isc. Điều này xác định độ bền cơ học của các tiếp điểm và đường dẫn dòng điện. Bộ ngắt mạch điện áp cao phải chịu được Ip mà không bị đẩy hoặc hàn tiếp xúc.
• Xếp hạng thời gian ngắn chịu được dòng điện (Ik):Dòng điện rms mà cầu dao có thể mang theo trong một giây mà không bị hư hỏng. Thường bằng Isc. Điều này đảm bảo máy cắt có thể vẫn đóng khi có sự cố nếu rơle bảo vệ làm chậm quá trình cắt.
• Đặc điểm điện áp phục hồi thoáng qua (TRV):Điện áp xuất hiện trên các tiếp điểm của cầu dao sau dòng điện bằng 0. Đỉnh TRV và tốc độ tăng phải nằm trong khả năng của máy cắt. Nhà máy của chúng tôi cung cấp đường cong TRV cho từng mẫu Máy cắt điện áp cao, phù hợp với cấu hình lưới điện thông thường (lỗi đầu cuối, lỗi đường dây ngắn).
• Trình tự vận hành (O - t - CO - t' - CO):Xác định chu kỳ nhiệm vụ. Trình tự đóng lại tự động tiêu chuẩn: Mở (ngắt do lỗi), 0,3 giây, Đóng khi có lỗi, Mở lại, 3 phút, Đóng và Mở. Bộ ngắt mạch điện áp cao của chúng tôi đã được kiểm tra O 0,3 giây CO 3 phút CO ở dòng điện sự cố 100 phần trăm.
• Độ bền cơ học (Loại M1 hoặc M2):Lớp M2 yêu cầu 10.000 thao tác cơ học mà không bị lỗi. Máy cắt SF6 của nhà máy của chúng tôi vượt quá 12.000 hoạt động, trong khi các mẫu chân không vượt quá 30.000 hoạt động.
• Độ bền điện (Lớp E1 hoặc E2):Cấp E2 có nghĩa là không cần bảo trì các tiếp điểm điện trong suốt thời gian sử dụng trong điều kiện sử dụng bình thường. Bộ ngắt mạch điện áp cao chân không của chúng tôi được xếp hạng E2, giúp giảm đáng kể chi phí vòng đời.

Ngoài các thông số tiêu chuẩn này, các tính năng phụ trợ như mạch gia nhiệt cho môi trường nhiệt độ thấp, hệ thống chống ngưng tụ và chỉ báo vị trí từ xa cũng rất cần thiết để đảm bảo độ tin cậy. Nhà máy của chúng tôi tích hợp những tính năng này vào mọi Cầu dao điện áp cao được vận chuyển đến những vùng có khí hậu lạnh. Một thông số khác thường bị bỏ qua là thời gian ngắt (từ lệnh cắt đến khi tắt hồ quang). Máy cắt hiện đại đạt được 1,5 đến 3 chu kỳ (25 đến 50 ms). Sự gián đoạn nhanh hơn làm giảm năng lượng sự cố và hạn chế hư hỏng máy biến áp và dây cáp.

Để có một ví dụ thực tế, hãy xem xét một công ty điện lực nâng cấp trạm biến áp 138kV với dòng điện sự cố tối đa được tính toán đối xứng là 38kA. Họ nên chọn Bộ ngắt mạch điện áp cao có Ur=145kV, Isc=40kA, Ip=104kA (40kA x 2,6), khả năng TRV 1,3 pu trên mỗi IEEE C37.09 và độ bền cơ học M2.Công ty TNHH Điện lực Lugao. cung cấp mẫu LVB 145 phù hợp chính xác với các thông số kỹ thuật này, với các tính năng bổ sung như bộ chia điện áp điện dung tích hợp để chuyển mạch đồng bộ. Chúng tôi cũng cung cấp bảng tính danh sách kiểm tra tham số để đơn giản hóa việc so sánh giữa nhiều nhà cung cấp. Việc sử dụng các tham số không chính xác sẽ dẫn đến xói mòn tiếp điểm sớm hoặc thậm chí là hỏng hóc nghiêm trọng khi xảy ra sự cố. Vì vậy, nhà máy của chúng tôi đặc biệt khuyên bạn nên tham khảo ý kiến ​​của các kỹ sư ứng dụng trước khi hoàn thiện các thông số kỹ thuật.

Làm thế nào để kiểm tra thời gian và điện trở tiếp điểm thường xuyên có thể kéo dài tuổi thọ máy cắt điện áp cao của bạn?

Bộ ngắt mạch điện áp cao có thể không hoạt động trong nhiều tháng nhưng nó phải hoạt động hoàn hảo khi xảy ra lỗi. Do đó, việc bảo trì dự đoán thông qua kiểm tra định kỳ không phải là tùy chọn nhưng cần thiết. Hai thử nghiệm cung cấp giá trị chẩn đoán cao nhất: thời gian động (phân tích đường cong hành trình) và điện trở tiếp xúc tĩnh (đo micro ohm). Nhà máy của chúng tôi đã phân tích hồ sơ bảo trì từ 500 trạm biến áp và nhận thấy rằng máy cắt được kiểm tra hàng năm cho thấy tỷ lệ hỏng hóc ít hơn 78% so với số máy cắt được kiểm tra 5 năm một lần. Dưới đây chúng tôi trình bày chi tiết cách mỗi bài kiểm tra hoạt động và cách diễn giải kết quả.

• Kiểm tra thời gian liên hệ:Sử dụng bộ hẹn giờ kỹ thuật số và bộ chuyển đổi hành trình, thử nghiệm này ghi lại thời gian từ khi có lệnh cắt đến khi tách tiếp điểm và từ khi tách đến vị trí mở hoàn toàn. Đồng thời đo thời gian đóng và độ nảy của tiếp điểm. Bộ ngắt mạch điện áp cao hoạt động tốt phải có thời gian mở trong khoảng ±10% giá trị xuất xưởng (ví dụ: 35ms ±3,5ms). Nếu thời gian mở tăng hơn 15 phần trăm, điều đó cho thấy cơ cấu bị mòn hoặc áp suất thủy lực thấp. Nhà máy của chúng tôi cung cấp đường cong thời gian cơ bản cho mỗi Bộ ngắt mạch điện áp cao được vận chuyển.
• Điện trở tiếp xúc chính (Thử nghiệm Dc Milliohm):Một máy đo micro ohm điện trở thấp bơm 100A dc qua các tiếp điểm đóng. Các điểm tiếp xúc sạch sẽ có điện trở thường dưới 50 micro ohm đối với máy cắt SF6 và dưới 30 micro ohm đối với máy cắt chân không. Điện trở tăng cho thấy rỗ hoặc oxy hóa. Khi điện trở tăng gấp đôi so với mức cơ bản, nên lên lịch thay thế tiếp điểm. Nhà máy của chúng tôi khuyến nghị thử nghiệm này hàng năm đối với các cầu dao quan trọng.
• Phân tích chuyển động:Sử dụng cảm biến hành trình, chúng tôi đo tốc độ tiếp xúc trong quá trình mở và đóng. Vận tốc thích hợp (ví dụ: tốc độ mở 2,5 m/s đối với máy cắt 145kV) đảm bảo dập tắt hồ quang thích hợp. Vận tốc chậm có thể cho thấy mối liên kết ràng buộc hoặc áp suất khí thấp. Công ty TNHH Điện lực Lugao máy phân tích di động có thể thực hiện phép thử này mà không cần tháo cầu dao.
• Kiểm tra điện trở cách điện và điện môi:Đặt điện áp định mức 1,5 lần lên các tiếp điểm mở và nối đất. Bất kỳ mức giảm nào dưới 1kV trên mỗi microfarad đều cho thấy sự xâm nhập của ô nhiễm hoặc hơi ẩm. Đối với máy cắt SF6, độ ẩm của khí phải duy trì ở mức dưới 150 ppm theo thể tích.

Ngoài các thử nghiệm về điện, việc kiểm tra cơ học của các cơ cấu vận hành (lò xo tích điện, thủy lực hoặc khí nén) là rất quan trọng. Nhà máy của chúng tôi thiết kế hộp mực truyền động mô-đun có thể thay thế trong vòng chưa đầy 2 giờ, giảm thiểu thời gian ngừng hoạt động. Tuy nhiên, ngay cả cơ chế tốt nhất cũng thất bại nếu chất bôi trơn cứng lại. Chúng tôi khuyên bạn nên vận hành Bộ ngắt mạch điện áp cao (một thao tác đóng mở) 6 tháng một lần trong thời gian nhàn rỗi. Điều này phân phối lại dầu mỡ và đánh bóng các điểm tiếp xúc.

Từ góc độ lợi ích chi phí, một lần kiểm tra thời gian duy nhất tốn khoảng 300 USD đến 800 USD cho mỗi cầu dao, trong khi việc thay thế Bộ ngắt mạch điện áp cao bị hỏng trong trường hợp khẩn cấp có thể vượt quá 50.000 USD cộng với tổn thất doanh thu do ngừng hoạt động. Hơn nữa, các công ty điện lực đang ngày càng áp dụng các hệ thống giám sát trực tuyến thực hiện phân tích thời gian và điện trở liên tục bằng cảm biến sợi quang. Gói Smart Breaker của nhà máy của chúng tôi bao gồm một bộ chuyển đổi hành trình cố định và màn hình cục bộ để cảnh báo người vận hành khi các thông số bị lệch. Ví dụ: nếu điện trở tiếp xúc tăng từ 40 lên 70 micro ohm trong 18 tháng, hệ thống sẽ tạo cảnh báo để bảo trì theo lịch trình. Phương pháp tiếp cận dựa trên tình trạng này giúp kéo dài tuổi thọ lên tới 50% so với thay thế dựa trên thời gian. Để triển khai chương trình thử nghiệm hiệu quả, nhà máy của chúng tôi cung cấp chương trình đào tạo cho kỹ thuật viên nội bộ và cung cấp các mẫu thử nghiệm chi tiết. Hãy nhớ rằng, Cầu dao điện áp cao vượt qua các cuộc kiểm tra thường xuyên sẽ bảo vệ lưới điện của bạn trong ba thập kỷ trở lên. Tại Lugao, chúng tôi ủng hộ điều này bằng việc đảm bảo hiệu suất 25 năm cho cầu dao dòng Premium của chúng tôi.

Câu hỏi thường gặp (FAQ)

Câu hỏi 1: Máy cắt điện cao thế có thể khắc phục sự cố nhanh hơn một chu kỳ không và tại sao tốc độ lại quan trọng đối với an toàn lưới điện?

Trả lời: Có, Cầu dao điện áp cao hiện đại sẽ xử lý lỗi trong 1,5 đến 2 chu kỳ (25 đến 33 mili giây đối với hệ thống 60Hz). Tốc độ là rất quan trọng vì lỗi tồn tại càng lâu thì ứng suất nhiệt và cơ học tác động lên máy biến áp, dây cáp và máy phát điện càng lớn. Độ trễ 100 mili giây có thể làm tăng năng lượng sự cố lên 400%, dẫn đến biến dạng cuộn dây trong máy biến áp điện và có khả năng gây cháy. Hơn nữa, khả năng bù trừ nhanh sẽ ngăn chặn sự sụt giảm điện áp lan truyền qua lưới, do đó duy trì sự ổn định cho các tải gần đó. Máy cắt điện áp cao 145kV SF6 của nhà máy chúng tôi đạt được thời gian ngắt 2 chu kỳ, đáp ứng các yêu cầu tiện ích nghiêm ngặt nhất về độ ổn định nhất thời.

Câu hỏi 2: Máy cắt điện cao thế nên được thay thế thường xuyên như thế nào và người vận hành nên chú ý những dấu hiệu hết tuổi thọ nào?

Trả lời: Máy cắt điện cao thế được bảo trì tốt thường có tuổi thọ từ 25 đến 40 năm, tùy thuộc vào tần suất sự cố và điều kiện môi trường. Các dấu hiệu hết tuổi thọ bao gồm: điện trở tiếp xúc cao liên tục (trên 150 micro ohm đối với cầu dao 145kV), tiếng ồn bất thường trong khi vận hành (mài hoặc nạp lò xo chậm), rò rỉ khí bên ngoài rõ ràng (áp suất SF6 giảm xuống dưới 0,4 MPa) và không đáp ứng được thông số kỹ thuật về thời gian hơn 20%. Ngoài ra, nếu điện trở cách điện giảm xuống dưới 1000 megohm, tính toàn vẹn của chất điện môi sẽ bị tổn hại. Công ty TNHH Điện lực Lugao khuyến nghị đại tu lớn sau 10.000 lần vận hành cơ học hoặc khi chẩn đoán dự đoán cho thấy độ mòn tiếp xúc vượt quá 80%. Lập bản đồ phóng điện cục bộ cũng có thể phát hiện các khuyết tật bên trong trước khi xảy ra sự cố nghiêm trọng.

Câu hỏi 3: Tại sao máy cắt cao áp SF6 vẫn được sử dụng rộng rãi bất chấp những lo ngại về môi trường?

Trả lời: SF6 vẫn chiếm ưu thế vì không có loại khí đơn lẻ nào sánh được với sự kết hợp giữa độ bền điện môi cao (gấp 3 lần so với không khí ở cùng áp suất), khả năng dập tắt hồ quang tuyệt vời và tính dẫn nhiệt. Đối với điện áp trên 72,5kV, SF6 cung cấp giải pháp nhỏ gọn và đáng tin cậy nhất. Tuy nhiên, ngành này đang giải quyết tiềm năng nóng lên toàn cầu ở mức cao (GWP = 23.500) thông qua các biện pháp xử lý khí được cải tiến: máy cắt hiện đại có tỷ lệ rò rỉ dưới 0,1% mỗi năm và các chương trình tái chế thu hồi SF6 khi hết tuổi thọ. Hơn nữa, các chất thay thế mới như khí g3 (hỗn hợp fluoronitril) giảm 98% GWP trong khi vẫn duy trì hiệu suất tương tự. Công ty TNHH Điện lực Lugao hiện cung cấp Bộ ngắt mạch điện áp cao sẵn sàng g3 cho các dự án nhạy cảm với môi trường, nhưng đối với cơ sở hạ tầng hiện có, SF6 với tính năng giám sát rò rỉ vẫn là lựa chọn thiết thực nhất.

Câu 4: Cầu dao cao áp có thể dùng để cắt tải hàng ngày được không hay chỉ để bảo vệ khi có sự cố?

Trả lời: Có, nhiều Cầu dao điện áp cao được xếp hạng để chuyển dòng tải hàng ngày (loại C2 trở lên). Tuy nhiên, việc chuyển mạch tải thường xuyên gây ra hao mòn tiếp điểm do hồ quang trong mỗi lần vận hành mở, do đó, các cầu dao được sử dụng để chuyển mạch hàng ngày (ví dụ: bộ tụ điện hoặc chuyển mạch lò phản ứng) yêu cầu độ bền điện cao hơn (loại E2) và có thể có điện trở chèn trước để hạn chế quá điện áp. Đối với các ứng dụng yêu cầu hàng nghìn thao tác chuyển mạch mỗi năm, máy cắt chân không sẽ vượt trội hơn nhờ tuổi thọ điện kéo dài. Bộ ngắt mạch điện áp cao chân không VUB của nhà máy của chúng tôi được thiết kế đặc biệt để chuyển mạch hàng ngày lên tới 30.000 hoạt động. Luôn tham khảo loại nhiệm vụ của máy cắt và tránh sử dụng máy cắt sự cố có mục đích chung để chuyển tải thường xuyên, vì sẽ xảy ra hiện tượng ăn mòn tiếp điểm sớm.

Câu hỏi 5: Phải tuân thủ các quy trình an toàn nào trước khi vận hành máy cắt điện cao áp trong trạm biến áp bằng tay?

Trả lời: Trước bất kỳ thao tác thủ công nào, hãy tuân theo quy trình an toàn năm bước: 1) Nhận lệnh chuyển mạch từ trung tâm điều khiển và xác minh vị trí của cầu dao thông qua SCADA. 2) Ngắt điện các mạch điều khiển cục bộ và áp dụng khóa gắn thẻ trên động cơ sạc lò xo. 3) Xác minh bằng máy dò điện áp rằng cả hai phía của Cầu dao điện áp cao đều đã được cấp điện hoặc công tắc ngắt kết nối đang mở. 4) Mang PPE định mức hồ quang (bộ quần áo cal/cm2, tấm che mặt và găng tay định mức điện áp). 5) Sử dụng tay quay từ xa nếu máy cắt có tay cầm sạc thủ công, đứng sang một bên để tránh nổ hồ quang. Không bao giờ bỏ qua khóa liên động hoặc cố gắng dùng lực cầu dao có lực cản cơ học. Công ty TNHH Điện lực Lugao cung cấp video chi tiết về an toàn với mỗi lần cung cấp Bộ ngắt mạch điện áp cao, củng cố rằng sự an toàn của người vận hành là điều tối quan trọng.

Kết luận: Tăng cường khả năng phục hồi lưới điện của bạn với máy cắt điện áp cao của chúng tôi

Cầu dao điện áp cao là người bảo vệ tuyến đầu của lưới điện, kết hợp hoạt động cơ học tốc độ cao với vật lý dập tắt hồ quang phức tạp. Từ việc ngăn chặn tình trạng mất điện liên tục đến việc tích hợp năng lượng tái tạo, vai trò của chúng không thể bị cường điệu hóa. Vì chúng tôi đã lựa chọn chi tiết, phù hợp dựa trên các thông số định mức, kiểm tra thời gian và điện trở tiếp xúc định kỳ cũng như hiểu biết về công nghệ dập tắt là những thông lệ cần thiết. Công ty TNHH Điện lực Lugao đã thiết kế và sản xuất Cầu dao điện áp cao trong bốn thập kỷ, cung cấp hơn 30.000 thiết bị cho các tiện ích và ngành công nghiệp trên 50 quốc gia. Nhà máy của chúng tôi sử dụng robot hàn, kiểm tra rò rỉ SF6 xuống tới 1e-6 mbarl/s và kiểm tra nghiệm thu tại nhà máy lắp ráp hoàn chỉnh theo tiêu chuẩn IEC và ANSI.

Đừng chờ đợi sự cố cầu dao làm gián đoạn hoạt động của bạn.Hãy liên hệ với đội ngũ bán hàng kỹ thuật của chúng tôi ngay hôm nayđể được kiểm tra bảo vệ trạm biến áp miễn phí. Chúng tôi sẽ phân tích các yêu cầu về nhiệm vụ lỗi của bạn, cung cấp thông số kỹ thuật hoàn chỉnh của Bộ ngắt mạch điện áp cao và cung cấp bản demo về nền tảng giám sát Bộ ngắt mạch thông minh của chúng tôi. Mỗi lần mua đều bao gồm gói đào tạo và vận hành tại chỗ một năm. Nâng cấp lên mức độ an toàn, tin cậy và yên tâm với Lugao Power Co.,Ltd. – đối tác của bạn trong việc bảo vệ hệ thống điện. Yêu cầu báo giá của bạn ngay bây giờ qua trang web của chúng tôi hoặc gửi email trực tiếp để nhận danh mục sản phẩm và nghiên cứu điển hình từ các cơ sở lắp đặt tương tự. Cùng nhau, chúng ta sẽ giữ cho mạng lưới của bạn được an toàn.
