Xếp hạng điện áp ảnh hưởng đến hiệu suất của thiết bị chính như thế nào?

Định mức điện áp không chỉ đơn thuần là thông số kỹ thuật trên bảng tên; chúng là nền tảng củaThiết bị chính dạng chuông(RMU) hiệu suất, an toàn và tuổi thọ. Trong các mạng phân phối điện áp trung thế (thường là 6kV đến 40,5kV), việc chọn RMU có định mức điện áp không phù hợp sẽ dẫn đến hỏng cách điện nghiêm trọng, phóng điện cục bộ quá mức và hoạt động không ổn định. Tại Lugao Power Co.,Ltd., nhà máy của chúng tôi đã thiết kế các giải pháp Thiết bị chính vòng phù hợp chính xác với cấu hình điện áp lưới, đảm bảo rằng mọi bộ phận từ thanh cái đến bộ ngắt chân không đều hoạt động trong cửa sổ ứng suất điện tối ưu. Bài viết này giải thích lý do tại sao định mức điện áp quyết định độ bền điện môi, khả năng cắt tải và khả năng chịu lỗi.

Đối với các nhà quản lý tiện ích và kỹ sư cơ sở công nghiệp, việc hiểu được mối quan hệ giữa điện áp danh định của hệ thống và khả năng chịu đựng của RMU sẽ giúp ngăn ngừa thời gian ngừng hoạt động tốn kém. Thiết bị chính vòng tròn được thiết kế cho 12kV áp dụng trên hệ thống 24kV sẽ chịu ứng suất điện trường dự kiến ​​gấp đôi, làm tăng tốc độ lão hóa cách điện và tăng nguy cơ phóng hồ quang giữa các pha. Ngược lại, việc xác định quá cao RMU cho mạng điện áp thấp hơn sẽ gây lãng phí chi phí vốn. Nhà máy của chúng tôi tại Lugao Power Co., Ltd. xây dựng các RMU có thể tùy chỉnh với xếp hạng điện áp đã được xác minh tuân thủ các tiêu chuẩn IEC 62271-200 và GB/T 3906. Hướng dẫn toàn diện này trình bày chi tiết mức độ ảnh hưởng của xếp hạng điện áp đến mọi thông số hiệu suất, được hỗ trợ bởi dữ liệu thử nghiệm nội bộ và kinh nghiệm thực tế của chúng tôi.

Thư mục

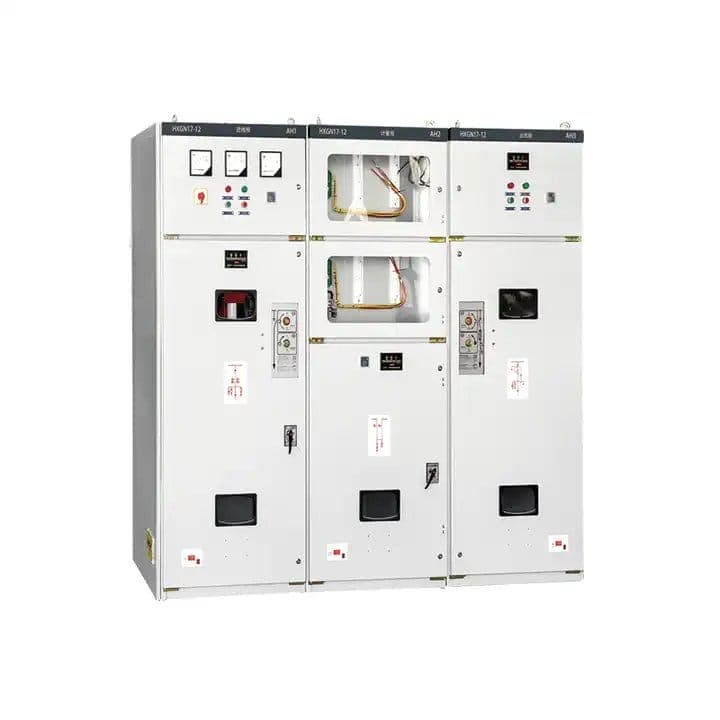

Tại sao định mức điện áp quyết định độ bền điện môi và sự phối hợp cách điện trong thiết bị chính vòng tròn

Hiệu suất điện môi của bất kỳ Thiết bị chính Vòng nào về cơ bản đều gắn liền với mức điện áp định mức của nó. Định mức điện áp ảnh hưởng đến khe hở điện, khoảng cách đường rò và loại môi trường cách điện (SF6, epoxy rắn hoặc không khí khô). Đối với Thiết bị chính dạng vòng của Lugao Power Co.,Ltd., nhà máy của chúng tôi thiết kế mỗi RMU với điện áp chịu được tần số nguồn cụ thể và điện áp chịu xung sét tương quan trực tiếp với điện áp hoạt động tối đa của hệ thống. Dưới đây là bảng phân tích chi tiết về cách xếp hạng điện áp đặt ngưỡng cách điện.

• Mức cách điện cơ bản (BIL):Đối với RMU 12kV, điện áp chịu xung sét tiêu chuẩn là đỉnh 75kV. Đối với đơn vị 24kV, BIL tăng lên 125kV. Mức tăng 66% này đòi hỏi khoảng cách pha lớn hơn và các rào cản cách điện rắn chắc chắn.
• Điện áp khởi động phóng điện một phần (PDIV):Xếp hạng điện áp cao hơn làm tăng nguy cơ phóng điện cục bộ theo cấp số nhân. Nhà máy của chúng tôi kiểm tra từng Thiết bị chính dạng vòng ở điện áp định mức 1,5 lần để đảm bảo PDIV duy trì ở mức dưới 10pC. Ở 36kV, điều khiển PD yêu cầu đúc epoxy ba lớp.
• Giải phóng mặt bằng và đường rò:IEC 62271-1 yêu cầu khoảng hở tối thiểu là 60mm đối với 12kV nhưng 120mm đối với 24kV. Thiết kế Thiết bị chính dạng vòng của chúng tôi kết hợp đúc chân không được tối ưu hóa để giảm độ hở cần thiết trong khi vẫn vượt tiêu chuẩn.
• Sự phụ thuộc áp suất SF6:Đối với RMU cách điện bằng khí, định mức điện áp cao hơn yêu cầu mật độ khí SF6 tăng (0,25 MPa cho 12kV so với 0,45 MPa cho 40,5kV) để duy trì độ cứng điện môi. Công ty TNHH Điện lực Lugao sử dụng thùng thép không gỉ hàn chống rò rỉ.

Nhà máy của chúng tôi đã tổng hợp kết quả thử nghiệm từ hơn 500 cơ sở lắp đặt RMU. Bảng sau minh họa mối tương quan trực tiếp giữa định mức điện áp và các thông số cách điện chính choCông ty TNHH Điện lực LugaoDòng thiết bị chính dạng chuông.

Việc chọn mức điện áp phù hợp không phải là tùy chọn. Khi Thiết bị chính vòng tròn hoạt động trên điện áp thiết kế, quá trình trồng cây điện sẽ bắt đầu trong vòng hai năm. Nhà máy của chúng tôi khuyến nghị luôn chỉ định RMU có điện áp định mức bằng hoặc cao hơn 10% so với điện áp hoạt động tối đa của mạng. Công ty TNHH Điện lực Lugao cung cấp RMU tùy chỉnh từ 6kV đến 40,5kV, mỗi RMU được xác nhận thông qua các thử nghiệm loại điện môi trong phòng thí nghiệm điện áp cao được chứng nhận của chúng tôi.

Xếp hạng điện áp ảnh hưởng trực tiếp đến việc chuyển mạch ngắt tải và khả năng tạo mạch ngắn như thế nào

Hiệu suất chuyển mạch ngắt tải và khả năng tạo ngắn mạch của Thiết bị chính vòng tròn không tĩnh; chúng mở rộng theo điện áp định mức. Đối với một thiết kế tiếp xúc vật lý nhất định, việc tăng định mức điện áp sẽ làm tăng năng lượng hồ quang trong quá trình vận hành chuyển mạch. Các kỹ sư nhà máy của chúng tôi tại Lugao Power Co.,Ltd. thiết kế Thiết bị chính dạng vòng của chúng tôi với hình dạng tiếp xúc xem xét đồng thời cả điện áp và dòng điện. Đây là cách đánh giá điện áp ảnh hưởng đến hiệu suất động.

• Khả năng tuyệt chủng hồ quang:Ở mức 12kV, công tắc ngắt tải phải dập tắt hồ quang khoảng 250V/mm. Ở 24kV, điện áp hồ quang tăng gấp đôi, đòi hỏi tốc độ tách tiếp điểm nhanh hơn và máng hồ quang được cải tiến. RMU của chúng tôi sử dụng bộ ngắt chân không từ trường hướng trục để có hiệu suất ổn định lên đến 40,5kV.
• Công suất tạo (Dòng điện cực đại):Tiêu chuẩn IEC yêu cầu Thiết bị chính dạng vòng phải chịu được dòng điện tạo ra lên tới 2,5 lần dòng điện ngắn mạch định mức. Tuy nhiên, điện áp hệ thống cao hơn sẽ làm giảm dòng điện đóng cho phép trừ khi áp suất tiếp điểm tăng lên. Công ty TNHH Điện lực Lugao sử dụng các tiếp điểm vonfram bạc duy trì điện trở tiếp xúc thấp ngay cả ở mức định mức 40,5kV/1250A.
• Chuyển đổi quá áp:Khi chuyển đổi tải cảm ứng hoặc điện dung, RMU điện áp cao hơn sẽ tạo ra tình trạng quá điện áp tái phát nghiêm trọng hơn. Nhà máy của chúng tôi trang bị cho Thiết bị chính vòng tròn các bộ giảm chấn RC hoặc thiết bị chống sét cho mạng trên 24kV.
• Tỷ lệ xói mòn liên hệ:Với cùng số lần cắt tải, RMU 36kV sẽ ăn mòn các tiếp điểm nhanh hơn 40% so với thiết bị 12kV nếu không được thiết kế phù hợp. Nhà máy của chúng tôi sử dụng vật liệu tiếp xúc CuCr50 để giảm thiểu xói mòn, kéo dài tuổi thọ điện lên 10.000 lần hoạt động.

Dưới đây là bảng so sánh cho thấy Lugao Power Co.,Ltd của chúng tôi hoạt động như thế nào. Dòng Thiết bị chính dạng vòng duy trì hiệu suất trên mọi mức điện áp trong khi đáp ứng hoặc vượt quá yêu cầu IEC 62271-100.

Nhà máy của chúng tôi đã thực hiện hơn 2000 cuộc thử nghiệm ngắt tải trên dòng Thiết bị chính vòng tròn của chúng tôi. Dữ liệu xác nhận rằng với thiết kế tiếp điểm được tối ưu hóa, RMU 40,5kV có thể đạt được độ tin cậy chuyển mạch tương tự như thiết bị 12kV. Công ty TNHH Điện lực Lugao cung cấp khả năng đóng và cắt ngắn mạch được đảm bảo cho mỗi mức điện áp. Đối với các ứng dụng quan trọng như trang trại gió hoặc trung tâm dữ liệu, nhà máy của chúng tôi khuyên bạn nên chọn RMU có định mức điện áp bao gồm giới hạn an toàn 15% trên điện áp lưới danh định để thích ứng với tình trạng quá điện áp nhất thời.

Điều gì xảy ra khi xảy ra sự không khớp về điện áp – Các chế độ lỗi trường trong Thiết bị chính dạng vòng

Bằng chứng thực tế từ nhóm dịch vụ tại nhà máy của chúng tôi cho thấy rằng định mức điện áp không phù hợp là nguyên nhân phổ biến thứ hai gây ra lỗi Thiết bị chính vòng sau khi lắp đặt không đúng cách. Khi một RMU định mức 12kV được kết nối với hệ thống 24kV, hậu quả sẽ xảy ra theo tiến trình hư hỏng có thể dự đoán được. Hiểu được các dạng lỗi này giúp các kỹ sư xác định chính xác ngay từ đầu. Công ty TNHH Điện lực Lugao đã ghi nhận hơn 150 trường hợp không khớp trên toàn cầu.

• Sự cố điện môi (Pha nối đất):Ứng suất điện trường tăng gấp đôi, vượt quá độ bền điện môi của vật liệu cách điện. Trong vòng 6-12 tháng, vết cacbon hóa xuất hiện trên chất cách điện epoxy. Nhà máy của chúng tôi đã chứng kiến ​​hiện tượng phóng điện ống lót RMU dẫn đến việc phải thay thế hoàn toàn thiết bị đóng cắt.
• Lỗi hồ quang bên trong:Quá điện áp gây ra sự ion hóa không khí dư bên trong ngăn chứa khí. Ngay cả RMU cách điện bằng SF6 cũng mất khả năng cách điện nếu điện áp định mức vượt quá 30%. Phân tích điều tra tại nhà máy của chúng tôi cho thấy đồng nóng chảy bị bắn tung tóe do lỗi hồ quang ở các thiết bị không khớp.
• Lão hóa sớm của VT/PT:Máy biến điện áp được thiết kế để có công suất thấp hơn bão hòa từ tính, tạo ra dòng điện kích thích quá mức và quá nhiệt. Điều này dẫn đến hư hỏng cách điện thứ cấp. Trong một trường hợp, PT của RMU 12kV đã phát nổ sau 8 tháng sử dụng hệ thống 20kV.
• Thiệt hại lá chắn ngắt chân không:Độ dốc điện áp cao hơn làm tăng tốc độ bắn phá ion trên tấm chắn hơi, làm giảm tính toàn vẹn của chân không. Nhà máy của chúng tôi nhận thấy rằng bộ ngắt 12kV được sử dụng ở mức 24kV đã mất chân không trong vòng 2000 lần vận hành thay vì mức định mức 30.000.
• Các vấn đề về mạch điều khiển:Bộ chia điện dung và cảm biến điện áp điện tử tạo ra tín hiệu không chính xác cho rơle bảo vệ, dẫn đến ngắt điện khó chịu hoặc không ngắt được. Công ty TNHH Điện lực Lugao tư vấn kết hợp cảm biến điện áp chính xác với định mức của RMU.

Để định lượng rủi ro, nhà máy của chúng tôi đã thực hiện các thử nghiệm lão hóa nhanh trên các mẫu Thiết bị chính vòng ở mức điện áp định mức 1,2x, 1,5x và 2,0x. Các kết quả được tóm tắt dưới đây.

Nhà máy của chúng tôi đặc biệt khuyên bạn nên xác minh điện áp tối đa của hệ thống trong cả điều kiện bình thường và dự phòng trước khi chọn Thiết bị chính vòng tròn. Lugao cung cấp dịch vụ kiểm tra điện áp tại chỗ và có thể cung cấp cho RMU khả năng cách điện nâng cao cho các mạng dễ bị tăng điện áp. Đừng chỉ dựa vào điện áp trên bảng tên; luôn yêu cầu nhà sản xuất báo cáo thử nghiệm điện môi.

Cách chọn định mức điện áp thiết bị chính vòng chính xác cho mạng của bạn

Việc chọn định mức điện áp tối ưu cho Thiết bị chính Vòng tròn yêu cầu phân tích điện áp danh định của lưới, điện áp vận hành liên tục tối đa, mức quá điện áp nhất thời và độ cao. Nhà máy của chúng tôi tại Lugao đã phát triển một quy trình tuyển chọn có hệ thống để đảm bảo RMU hoạt động trong hơn 30 năm. Dưới đây chúng tôi phác thảo phương pháp từng bước được các kỹ sư hệ thống điện của chúng tôi sử dụng.

• Bước 1: Xác định điện áp cao nhất của hệ thống (Um).Đối với hệ thống danh nghĩa 10kV, Um thường là 12kV. Đối với 20kV danh nghĩa, Um là 24kV. Luôn sử dụng Um làm định mức điện áp cơ bản cho RMU.
• Bước 2: Tính toán việc giảm độ cao.Trên 1000m, khả năng cách nhiệt không khí yếu đi. Cứ mỗi 100m trên 1000m, hãy giảm khả năng định mức điện áp xuống 1%. Nhà máy của chúng tôi cung cấp RMU điều chỉnh độ cao lên tới 4000m.
• Bước 3: Đánh giá mức độ nghiêm trọng của quá áp do sét.Các khu vực có mức đồng vị cao ( >30 ngày giông bão/năm) yêu cầu RMU có BIL cao hơn. Công ty TNHH Điện lực Lugao cung cấp khả năng cách nhiệt tăng cường với thiết bị chống sét bên ngoài.
• Bước 4: Xem xét nâng cấp mạng trong tương lai.Nếu mạng lưới phân phối có thể được nâng cấp từ 12kV lên 24kV trong vòng 10 năm, nhà máy của chúng tôi khuyến nghị nên mua RMU 24kV nhưng ban đầu vận hành ở mức 12kV. Điều này chứng tỏ sự đầu tư trong tương lai.
• Bước 5: Kiểm tra khả năng tương thích mức ngắn mạch.RMU điện áp cao hơn thường có xếp hạng dòng ngắn mạch thấp hơn cho cùng kích thước vật lý. Xác thực rằng dòng điện chịu được thời gian ngắn định mức (1 giây) của RMU vượt quá mức lỗi của hệ thống.

Nhà máy của chúng tôi sản xuất ma trận định mức điện áp tiêu chuẩn cho dòng sản phẩm Thiết bị chính vòng tròn. Hãy tham khảo bảng bên dưới để lựa chọn nhanh.

Nhà máy của chúng tôi có một đội ngũ kỹ thuật ứng dụng chuyên dụng có thể hỗ trợ lựa chọn định mức điện áp cho bất kỳ Thiết bị chính vòng nào. Công ty TNHH Điện lực Lugao cũng cung cấp xếp hạng bảng tên tùy chỉnh phù hợp với điện áp lưới không chuẩn. Luôn yêu cầu chứng chỉ kiểm tra khả năng chịu điện áp trước khi hoàn tất việc mua RMU của bạn. Nhà máy của chúng tôi thực hiện 100% các thử nghiệm điện môi định kỳ trên mỗi RMU được vận chuyển.

Tóm tắt & Hướng dẫn hành động từ Công ty TNHH Điện lực Lugao

Xếp hạng điện áp là thông số điện quan trọng nhất ảnh hưởng đến hiệu suất của Thiết bị chính Vòng. Từ phối hợp cách điện đến chuyển mạch ngắt tải và độ tin cậy lâu dài, định mức điện áp chính xác sẽ đảm bảo an toàn, giảm tổng chi phí sở hữu và ngăn ngừa sự cố mất điện ngoài dự kiến. Nhà máy của chúng tôi đã tóm tắt năm bài học quan trọng dành cho các kỹ sư và chuyên gia mua sắm.

• Luôn khớp điện áp định mức RMU với điện áp cao nhất của hệ thống (Um), không chỉ điện áp danh định.
• Đối với các mạng thường xuyên bị sét đánh hoặc xung chuyển mạch, hãy chỉ định Thiết bị chính dạng vòng có BIL cao hơn 20% so với mức yêu cầu tối thiểu.
• Không bao giờ vận hành RMU trên 95% điện áp định mức liên tục; phóng điện cục bộ tăng tốc đáng kể vượt quá ngưỡng này.
• Độ cao, mức độ ô nhiễm và nhiệt độ môi trường cũng ảnh hưởng đến hiệu suất điện môi – hãy tham khảo ý kiến ​​của Lugao Power Co.,Ltd. để giảm bớt đường cong.
• Đầu tư vào các thử nghiệm điện môi được chứng kiến ​​tại nhà máy để xác minh khả năng chịu điện áp của RMU trước khi lắp đặt.

Dòng thiết bị chính vòng tròn của nhà máy của chúng tôi bao gồm định mức điện áp từ 6kV đến 40,5kV, mỗi loại đều được kiểm tra theo tiêu chuẩn quốc tế. Bằng cách chọn Lugao Power Co.,Ltd., bạn có quyền truy cập vào các giải pháp được thiết kế nhằm tối đa hóa thời gian hoạt động của mạng.Hãy liên hệ với nhà máy của chúng tôi ngay hôm nayđể đánh giá khả năng tương thích điện áp và nhận bảng dữ liệu RMU tùy chỉnh cho dự án cụ thể của bạn.
