​Sự khác biệt giữa máy cắt chân không điện áp cao trong nhà và ngoài trời là gì?

Trong các hệ thống phân phối điện hiện đại, cầu dao chân không (VCB) là thiết bị quan trọng để đảm bảo an toàn và ổn định nguồn điện. Chức năng chính của chúng là nhanh chóng ngắt dòng điện và cách ly đường dây khi có sự cố, ngăn ngừa hư hỏng thiết bị và mất điện trên diện rộng. Tuy nhiên, nhiều nhân viên mua hàng và kỹ thuật thường nhầm lẫn về sự khác biệt giữa VCB trong nhà và ngoài trời khi lựa chọn mẫu mã. Mặc dù cả hai đều sử dụng công nghệ dập hồ quang chân không nhưng tại sao lại có sự khác biệt đáng kể về thiết kế như vậy? Và nên chọn như thế nào dựa trên các kịch bản dự án?

Là nhà sản xuất thiết bị điện chuyên nghiệp, Lugao Power, kết hợp các sản phẩm Máy cắt chân không trong nhà và ngoài trời, phân tích những khác biệt cốt lõi, tính năng thiết kế và các tình huống áp dụng của cả hai để giúp bạn dễ dàng chọn thiết bị phù hợp.

Máy cắt chân không (VCB) là gì?

Máy cắt chân không sử dụng chân không làm môi trường dập tắt hồ quang và môi trường cách điện. Họ sử dụng môi trường chân không để dập tắt hồ quang điện, từ đó kiểm soát và bảo vệ mạch điện. Điều này tránh được việc sử dụng dầu hoặc khí SF6, giúp an toàn hơn và thân thiện với môi trường hơn. Chúng được sử dụng rộng rãi trong các nhà máy điện và trạm biến áp, đặc biệt trong các ứng dụng yêu cầu vận hành thường xuyên.

Cách cơ bản nhất để phân biệt chúng là dựa vào môi trường cài đặt của chúng. Máy cắt chân không chủ yếu được chia thành hai loại: Máy cắt chân không cao áp trong nhà: Thích hợp sử dụng trong môi trường trong nhà kín và được kiểm soát, tương thích với thiết bị đóng cắt tiêu chuẩn và đáp ứng các điều kiện vận hành ổn định trong nhà.

Bộ ngắt mạch chân không điện áp cao ngoài trời: Thích hợp để sử dụng trong nhiều môi trường ngoài trời không ổn định khác nhau mà không phải lo lắng về các điều kiện thời tiết bất lợi.

Dù trong nhà hay ngoài trời, máy cắt chân không điện áp cao đều có chung nguyên lý dập hồ quang lõi, nhưng cấu trúc, thiết kế bảo vệ và cách điện của chúng hoàn toàn được tùy chỉnh để phù hợp với các tình huống khác nhau.

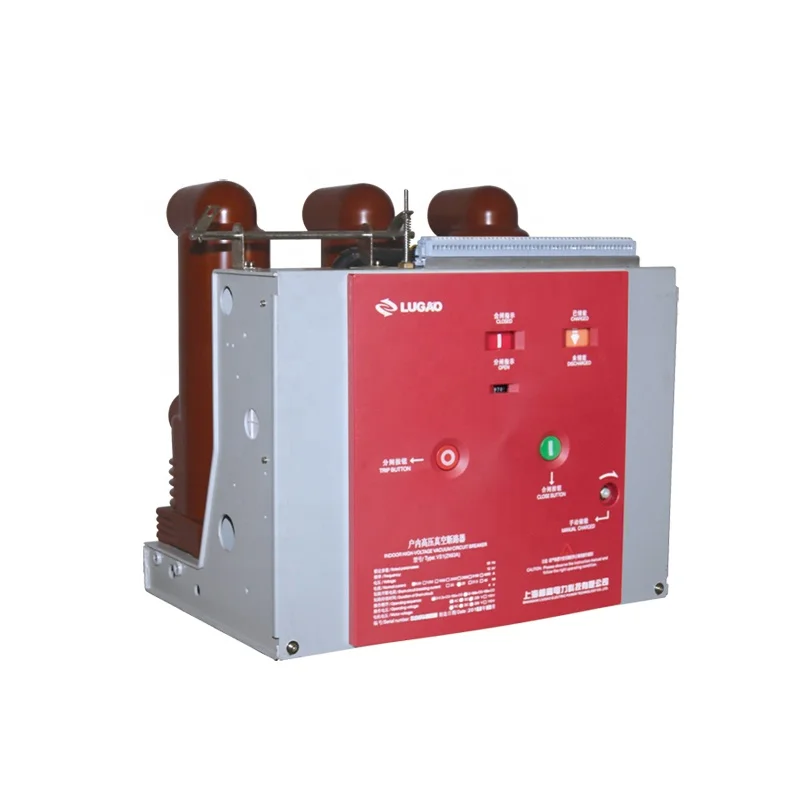

Máy cắt chân không trong nhà (Dòng VS1)

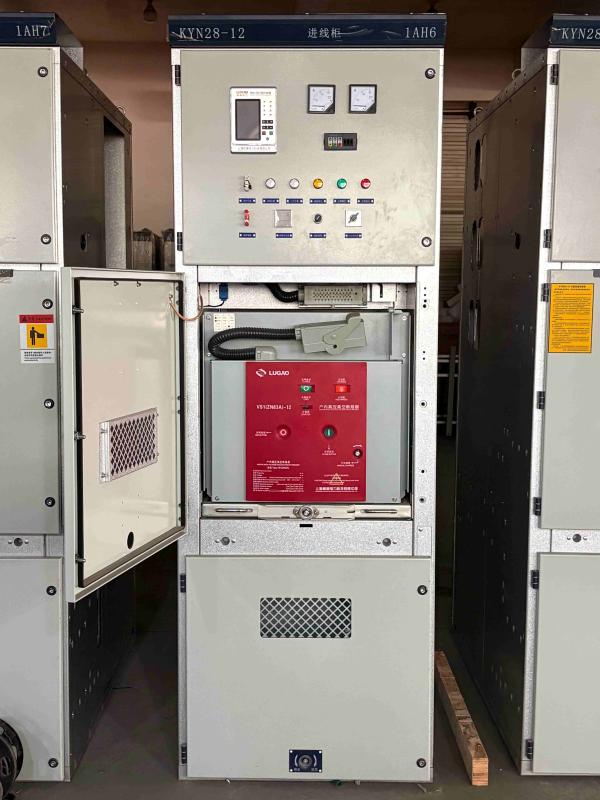

VCB trong nhà là loại cầu dao phổ biến nhất, thường được lắp đặt trong không gian kín như thiết bị đóng cắt và trạm biến áp trong nhà. Máy cắt chân không trong nhà của Lugao Power là một ví dụ điển hình cho thiết kế gắn trên tủ. Cơ cấu vận hành được tích hợp vào thân cầu dao, cho phép sử dụng không chỉ như một bộ phận lắp đặt cố định mà còn với cơ cấu đẩy chuyên dụng để tạo thành bộ phận xe đẩy. Phần mạch chính có thể sử dụng các cực được bịt kín tích hợp để thu nhỏ bộ ngắt mạch và vận hành không cần bảo trì. Nó có thể được trang bị thiết bị đóng cắt như KYN28A-12, và các thiết bị loại cố định cũng có thể được trang bị thiết bị đóng cắt loại cố định dòng XGN.

Đặc điểm thiết kế

1. Cấu trúc mô-đun nhỏ gọn, thích ứng với thiết bị đóng cắt tiêu chuẩn

Kích thước của VCB trong nhà được thiết kế chặt chẽ theo kích thước của các thiết bị đóng cắt tiêu chuẩn như KYN28. Nó sử dụng cấu trúc khung mô-đun, cho phép nhúng trực tiếp vào tủ để lắp đặt, tối đa hóa việc sử dụng không gian phân phối điện trong nhà. Máy cắt chân không trong nhà của Lugao tích hợp bộ ngắt chân không, cơ chế vận hành và bộ điều khiển. Mặt trước được trang bị các nút đóng mở và đèn báo trạng thái để người vận hành thuận tiện thao tác và giám sát.

2. Xếp hạng bảo vệ cơ bản, phù hợp với môi trường trong nhà sạch sẽ

Do được lắp đặt ở môi trường trong nhà khô ráo, không mưa và không có tia cực tím nên mức bảo vệ của VCB trong nhà thường là IP20 ~ IP40, chỉ yêu cầu bảo vệ chống lại sự tiếp xúc vô tình với ngón tay và dụng cụ cũng như một lượng nhỏ bụi mà không cần phải đối phó với điều kiện thời tiết khắc nghiệt.

3. Cấu trúc cách nhiệt bằng nhựa Epoxy, phù hợp với điều kiện vận hành tủ

Buồng dập hồ quang của VCB trong nhà được bọc bằng ống nhựa epoxy, cung cấp cách điện giữa các pha và pha với đất, phù hợp với môi trường khô ráo và sạch sẽ bên trong thiết bị đóng cắt. Nó có kích thước nhỏ gọn và cung cấp khả năng cách nhiệt đáng tin cậy.

4. Đạt được sự cách ly an toàn thông qua thiết bị đóng cắt

Bản thân VCB trong nhà không có công tắc ngắt kết nối nhìn thấy được; chức năng cách ly an toàn đạt được nhờ công tắc nối đất và công tắc ngắt kết nối của thiết bị đóng cắt, phù hợp với các tình huống có bảo vệ khóa liên động trong tủ toàn diện.

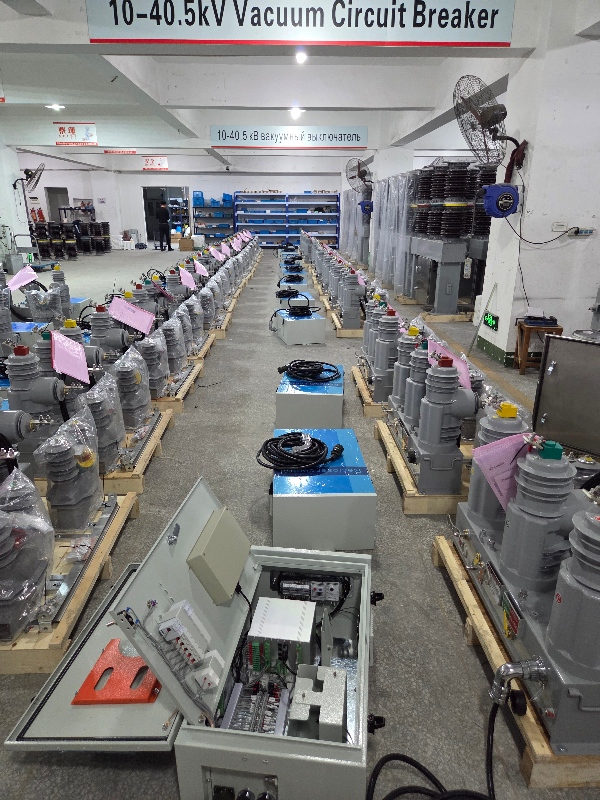

Máy cắt chân không ngoài trời (Dòng ZW32)

Vì VCB ngoài trời cần phải tiếp xúc ngoài trời trong thời gian dài, đối phó với các điều kiện như nắng và mưa, chênh lệch nhiệt độ khắc nghiệt và ô nhiễm bụi nên thiết kế của chúng nhấn mạnh đến độ bền và khả năng bảo vệ. VCB ngoài trời của Lugao Electric được đặc trưng bởi kích thước nhỏ, trọng lượng nhẹ, đặc tính chống ngưng tụ và hoạt động không cần bảo trì:

Đặc điểm thiết kế

1. Cấu trúc kèm theo hoàn toàn loại ba pha có độ kín cao

Máy cắt chân không ngoài trời áp dụng thiết kế kín hoàn toàn, đạt mức bảo vệ từ IP65 trở lên. Chúng hoàn toàn không thấm nước, chống bụi và chống ngưng tụ, cho phép hoạt động ổn định trong môi trường mưa, tuyết và bụi bặm trong thời gian dài. Chúng cũng có khả năng chịu được nhiệt độ cao, bức xạ tia cực tím và lão hóa, không bị ảnh hưởng bởi sự thay đổi thời tiết ngoài trời.

2. Ống lót cách điện bằng cao su silicon có khoảng cách đường rò lớn

Bộ ngắt mạch chân không ngoài trời sử dụng ống lót cách điện loại vỏ ô bằng cao su silicon (hoặc gốm) có khoảng cách đường rò lớn. So với các ống lót bằng nhựa epoxy trong nhà, điều này mang lại khoảng cách đường rò dài hơn, ngăn chặn hiện tượng phóng điện chớp nhoáng trong môi trường ngoài trời ẩm ướt và ô nhiễm, đồng thời mang lại khả năng chống lão hóa do tia cực tím vượt trội.

3. Vận hành thuận tiện, linh hoạt đảm bảo an toàn. Máy cắt chân không ngoài trời của Lugao có thể được vận hành bằng tay, bằng điện hoặc từ xa. Chúng cung cấp khả năng ngắt kết nối rõ ràng, đảm bảo cách ly điện đáng tin cậy trong quá trình bảo trì mà không cần thêm công tắc ngắt kết nối, khiến chúng phù hợp với môi trường ngoài trời không có thiết bị đóng cắt kèm theo.

4. Tùy chọn cài đặt linh hoạt thích ứng với các tình huống ngoài trời. VCB ngoài trời hỗ trợ nhiều phương pháp lắp đặt khác nhau, bao gồm lắp đặt trên cột và trên sàn, loại bỏ nhu cầu về phòng phân phối chuyên dụng trong nhà. Điều này làm cho chúng đặc biệt thích hợp cho những vị trí cần hoạt động thường xuyên.

Bảng so sánh sự khác biệt cốt lõi giữa máy cắt chân không trong nhà và ngoài trời

Làm thế nào để chọn đúng máy cắt chân không cho dự án của bạn?

Khi chọn VCB, hãy tập trung vào ba khía cạnh chính: môi trường lắp đặt, yêu cầu bảo vệ và tình huống bảo trì:

1. Ưu tiên môi trường cài đặt. Nếu thiết bị được lắp đặt trong không gian kín như thiết bị đóng cắt trong nhà hoặc phòng phân phối thì VCB trong nhà là đủ, mang lại chi phí thấp hơn và khả năng tương thích tốt hơn. Tuy nhiên, đối với các kịch bản đường dây trên không hoặc cột treo ngoài trời thì phải chọn VCB ngoài trời; nếu không, thiết bị sẽ nhanh chóng bị hư hỏng do mưa, ngưng tụ và ô nhiễm.

2. Đánh giá mức độ nghiêm trọng của môi trường. Đối với các môi trường bị ô nhiễm nặng và ăn mòn như khu vực ven biển, khu công nghiệp hóa chất, ngay cả môi trường trong nhà cũng nên ưu tiên sử dụng VCB trong nhà có mức độ bảo vệ cao. Ở những khu vực ngoài trời bị ô nhiễm nặng, nên chọn khoảng cách đường dây lớn và VCB ngoài trời chống bẩn.

3. Xem xét nhu cầu bảo trì. Đối với các kịch bản ngoài trời ở xa, hãy ưu tiên các VCB ngoài trời có công tắc ngắt kết nối tích hợp và thiết kế không cần bảo trì để giảm bớt những khó khăn khi bảo trì tại chỗ. Đối với các kịch bản trong nhà, hãy chọn mẫu VCB trong nhà phù hợp dựa trên cấu hình thiết bị đóng cắt.

Là một nhà máy có hơn 20 năm kinh nghiệm sản xuất, Lugao Power có thể cung cấp các giải pháp lựa chọn VCB tùy chỉnh dựa trên cấp điện áp, thông số hiện tại và môi trường lắp đặt của dự án, giúp bạn lựa chọn thiết bị phù hợp nhất.

Câu hỏi thường gặp: Máy cắt chân không trong nhà và ngoài trời

1.Tôi có thể sử dụng VCB trong nhà ngoài trời để tiết kiệm chi phí không?

Điều này không được khuyến khích. Máy cắt chân không trong nhà thiếu các tính năng cần thiết để sử dụng ngoài trời như cách nhiệt chống mưa, chống tia cực tím và chống ô nhiễm. Điều này gây ra mối nguy hiểm về an toàn và sẽ làm mất hiệu lực bảo hành.

2.Cùng một mô hình VCB có thể làm được cả dự án trong nhà và ngoài trời không?

Chúng không thể thay thế cho nhau. Mặc dù chúng sử dụng cùng một công nghệ phá vỡ chân không, nhưng thiết kế cơ học và cách nhiệt của chúng được thiết kế riêng cho các môi trường cụ thể. Sử dụng sai loại có thể dẫn đến hư hỏng sớm và nguy hiểm về an toàn.

3.VCB ngoài trời có cần bảo trì không?

Cầu dao chân không ngoài trời của Lugao được thiết kế với cấu trúc khép kín hoàn toàn, cho phép vận hành ít phải bảo trì hoặc không cần bảo trì. Tuy nhiên, vẫn nên kiểm tra trực quan thường xuyên tình trạng chất cách điện.

4.Logic lựa chọn VCB trong nhà và ngoài trời có giống nhau đối với 10kV và 35kV không?

Logic hoàn toàn giống nhau, trước tiên, hãy xác định môi trường lắp đặt, nguyên tắc lựa chọn không thay đổi bất kể mức điện áp.

5.Giá của 2 loại VCB có chênh lệch lớn không?

Với cùng thông số kỹ thuật về điện áp và dòng điện, VCB ngoài trời đắt hơn VCB trong nhà. Điều này là do mô hình ngoài trời sử dụng vật liệu cách nhiệt chịu được thời tiết cao, cấu trúc chống thấm hoàn toàn kín và lớp vỏ dày hơn, dẫn đến chi phí sản xuất và vật liệu cao hơn.
