Đặc điểm cấu trúc và phương pháp bảo trì của tủ phân phối điện XL-21 là gì?

Đặc điểm cấu trúc

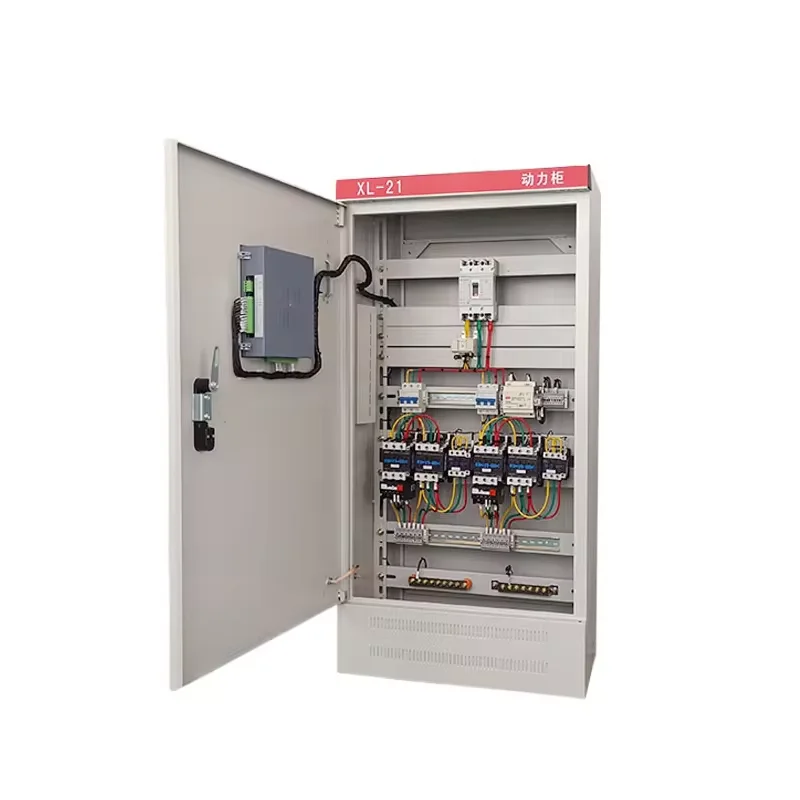

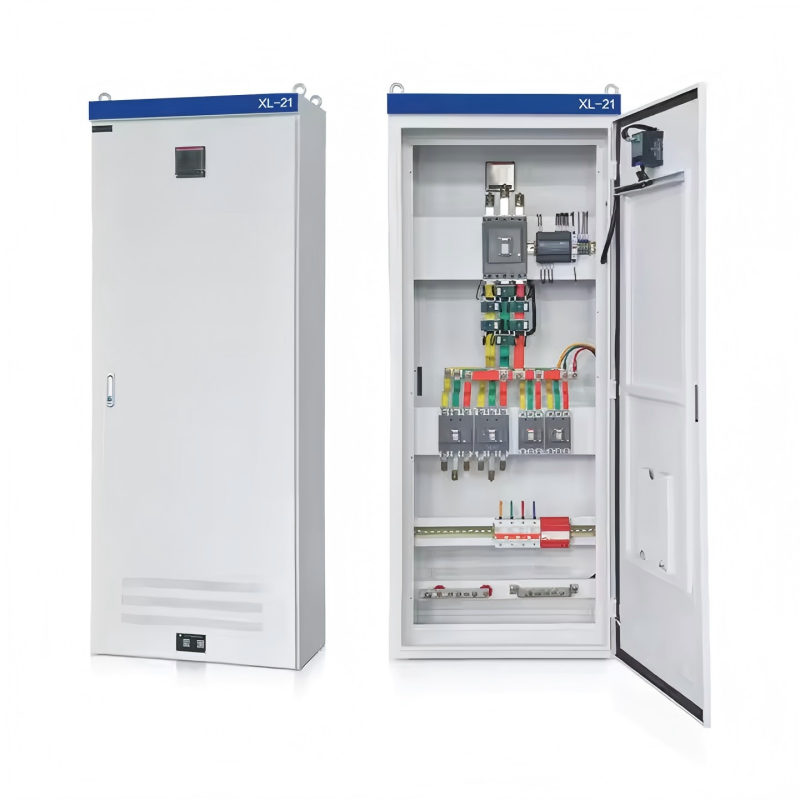

Tủ phân phối điện hạ thế XL-21 chủ yếu được sử dụng để phân phối điện trong các doanh nghiệp công nghiệp và khai thác mỏ sử dụng hệ thống ba pha, ba dây và ba pha, bốn dây có tần số xoay chiều lên đến 50 Hz và điện áp lên đến 500 V, cũng như để chiếu sáng nguồn điện. Nó là một vỏ bọc kín được làm từ các tấm thép uốn cong. Tay cầm vận hành công tắc dao nằm ở cột phía trước bên phải phía trên, cung cấp khả năng chuyển đổi nguồn điện. Một vôn kế được lắp đặt trên bảng phân phối để chỉ ra điện áp thanh cái. Cửa trước để lộ tất cả các bộ phận bên trong để dễ dàng kiểm tra và bảo trì. Tủ phân phối này sử dụng các thành phần hiện đại, mang lại thiết kế nhỏ gọn, bảo trì dễ dàng và cấu hình nối dây linh hoạt. Ngoài cầu dao không khí và cầu chì để bảo vệ ngắn mạch, tủ còn có công tắc tơ và rơle nhiệt. Cửa trước bố trí các nút bấm và đèn báo.

Sử dụng và Bảo trì

• Sau khi lắp đặt hoặc đại tu và trước khi đưa vào vận hành, hộp phân phối điện phải trải qua các đợt kiểm tra và thử nghiệm sau (việc kiểm tra và thử nghiệm sau đại tu tùy thuộc vào tính chất của đại tu).

• Kiểm tra xem thiết bị điện và dây thứ cấp được lắp đặt trong hộp phân phối điện có phù hợp với yêu cầu bản vẽ hay không.

• Kiểm tra xem các công tắc dao và cầu dao được sử dụng để vận hành có linh hoạt và không bị dính hay không.

• Kiểm tra xem thiết bị điện có tiếp xúc tốt và đáp ứng các yêu cầu vận hành dự kiến ​​hay không.

• Kiểm tra để đảm bảo hộp phân phối điện không có vật lạ và các vít giữ chặt các bộ phận không bị lỏng.

Môi trường hoạt động

• Nhiệt độ môi trường: -50°C đến +40°C, nhiệt độ trung bình trong 24 giờ không quá +36°C;

• Độ cao: Không quá 2000m;

• Độ ẩm tương đối: Không quá 50% ở độ ẩm không khí xung quanh +40°C;

                             Độ ẩm tương đối cao hơn được phép ở các độ ẩm thấp hơn (ví dụ: 90% ở +20°C) và được phép ngưng tụ vừa phải để giải thích cho sự dao động nhiệt độ.

• Thiết bị phải được lắp đặt ở độ nghiêng không quá 5° so với phương thẳng đứng. Thiết bị phải được lắp đặt ở vị trí không bị rung, va đập và ăn mòn nghiêm trọng.
